헬리컬 기어 모터 선택이 장기적인 드라이브 효율성을 결정하는 이유
모터만으로는 생산 라인이 고장나는 경우가 거의 없습니다. 더 흔히 약점은 모터 샤프트와 기어박스 사이의 경계면에 있는데, 백래시, 정렬 불량 또는 작은 감속비가 조용히 처리량을 잠식합니다. 헬리컬 기어 모터는 원동기와 감속 스테이지를 단일 하우징 장치로 결합하여 이 문제를 해결합니다. 이는 별도의 모터 및 기어박스 배열에 비해 하나의 결합 지점과 하나의 정렬 오류 원인을 제거합니다.
나선형 치형 자체가 이 장치가 직선형 스퍼 설계보다 더 조용하게 작동하고 단위 부피당 더 많은 하중을 전달하는 이유입니다. 톱니는 직선이 아닌 각도로 맞물리기 때문에 접촉은 점진적이고 더 긴 경로에 분산되어 하중이 분산되고 톱니 입구 및 출구와 관련된 충격 소음이 줄어듭니다. 이 기사에서는 효율성 향상의 이면에 있는 기계적인 추론, 백래시와 장착 위치가 실제 성능에 어떤 영향을 미치는지, 그리고 r 시리즈 헬리컬 기어 모터 , f 시리즈 헬리컬 기어 모터 , 또는 k 시리즈 헬리컬 기어 모터 일반적인 카테고리가 아닌 특정 애플리케이션에 적용됩니다.
기술적으로 부하를 처리할 수 있지만 장착 형상이나 듀티 사이클에 잘 맞지 않는 기어 모터는 약간 더 높은 선불 가격으로 구입한 올바르게 지정된 장치보다 수년의 서비스 수명 동안 여전히 에너지 및 유지 관리 비용이 더 많이 들기 때문에 이 선택을 올바르게 하는 것은 서류상보다 실행 라인에서 더 중요합니다. 아래 섹션은 톱니 형상 자체부터 시작하여 장착, 윤활 및 제조 공차를 거쳐 현장 결과를 실제로 변경하는 결정을 중심으로 구성되어 있습니다.
헬리컬 기어 톱니 각도가 동력 전달을 변경하는 방법
직선 스퍼 기어에서는 톱니의 전체 폭이 짝을 이루는 톱니와 동시에 접촉합니다. 이러한 즉각적인 결합은 새로운 톱니 쌍이 메시에 들어갈 때마다 날카로운 기계적 충격을 생성하며, 이는 기존 기어박스 설계와 관련된 소음의 주요 원인입니다. 헬리컬 기어는 회전축에 대해 특정 각도로 톱니를 절단하므로 접촉은 톱니의 한쪽 가장자리에서 시작하여 기어가 회전함에 따라 페이스 폭을 가로질러 점차적으로 굴러갑니다.
이러한 점진적인 맞물림은 기어 모터 구동계에 세 가지 측정 가능한 영향을 미칩니다.
- 하중은 주어진 순간에 둘 이상의 톱니 쌍에 걸쳐 공유되므로 개별 톱니의 최대 응력이 낮아지고 반복 하중 시 사용 수명이 연장됩니다.
- 갑작스러운 톱니 간 충격이 없기 때문에 동일한 부하를 실행하는 동등한 스퍼 설계와 비교할 때 소음 발생이 의미 있게 떨어지며 종종 몇 데시벨 정도 감소합니다.
- 작동 부드러움은 더 높은 입력 속도에서 향상되며, 이는 모터가 오랜 기간 동안 정격 RPM 근처에서 작동하는 응용 분야에 중요합니다.
트레이드 오프는 축 추력입니다. 톱니가 비스듬히 절단되기 때문에 맞물림은 스퍼 기어에 존재하는 반경 방향 힘과 접선 방향 힘 외에도 샤프트 축을 따라 힘을 생성합니다. 헬리컬 기어 모터 하우징은 사용된 특정 나선형 각도에 맞는 크기의 스러스트 베어링을 사용하여 이를 설명합니다. 이는 베어링 등급을 확인하지 않고 기어박스 하우징을 시리즈 간에 간단히 교체할 수 없는 이유 중 하나입니다.
시리즈 설계를 애플리케이션 로드 프로필에 일치시키기
단일 하우징 구조로는 경량 컨베이어 드라이브부터 무거운 혼합 또는 분쇄 하중까지 전체 범위를 효율적으로 포괄할 수 없기 때문에 제조업체는 헬리컬 기어 모터 제품 라인을 시리즈로 구성합니다. 각 시리즈는 일반적으로 토크 밴드, 장착 스타일 및 비율 단계 세트를 대상으로 하므로 올바른 선택은 카탈로그 페이지가 아닌 듀티 사이클에서 시작됩니다. 유용한 시작 질문은 서류상 어떤 시리즈가 가장 적합해 보이는지 아니라 주변 장비가 이미 어떤 샤프트 배열을 지정하는지입니다. 왜냐하면 다른 샤프트 방향을 수용하도록 프레임을 개조하는 것은 일반적으로 처음부터 올바르게 구성된 하우징에 약간 더 많은 비용을 지불하는 것보다 훨씬 더 비싸기 때문입니다.

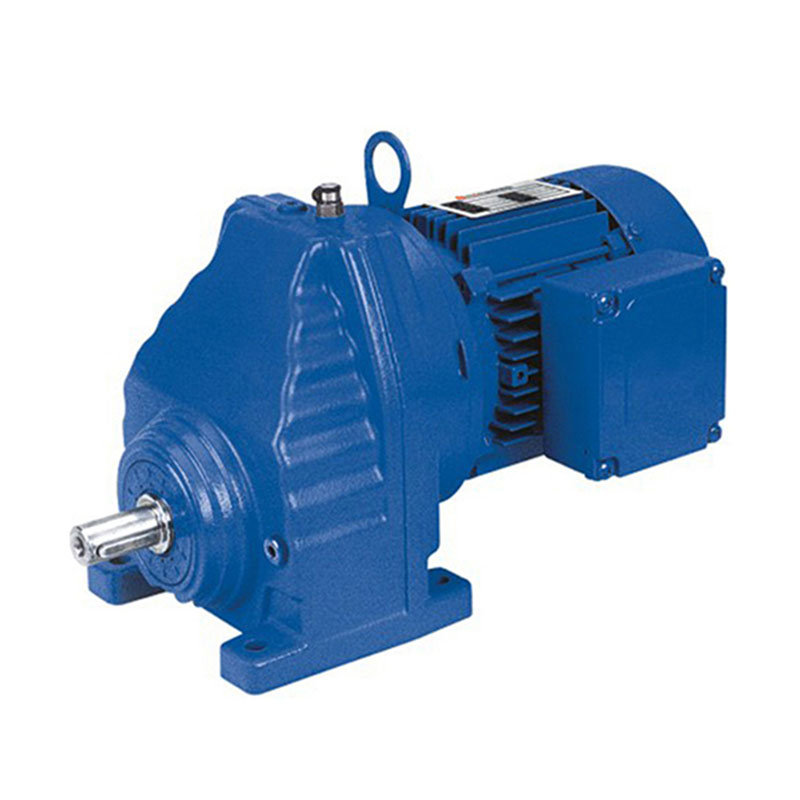

R 시리즈 헬리컬 기어 모터
소형 동축 하우징을 중심으로 제작된 이 시리즈는 바닥 공간이 제한된 수직 컨베이어 또는 교반 장비와 같이 출력 샤프트가 모터 샤프트와 일직선으로 배치되어야 하는 응용 분야에 적합합니다. 비율 단계는 일반적으로 범위의 하단에서 더 미세하므로 프로세스에 원시 토크가 아닌 정확한 속도 일치가 필요할 때 도움이 됩니다.

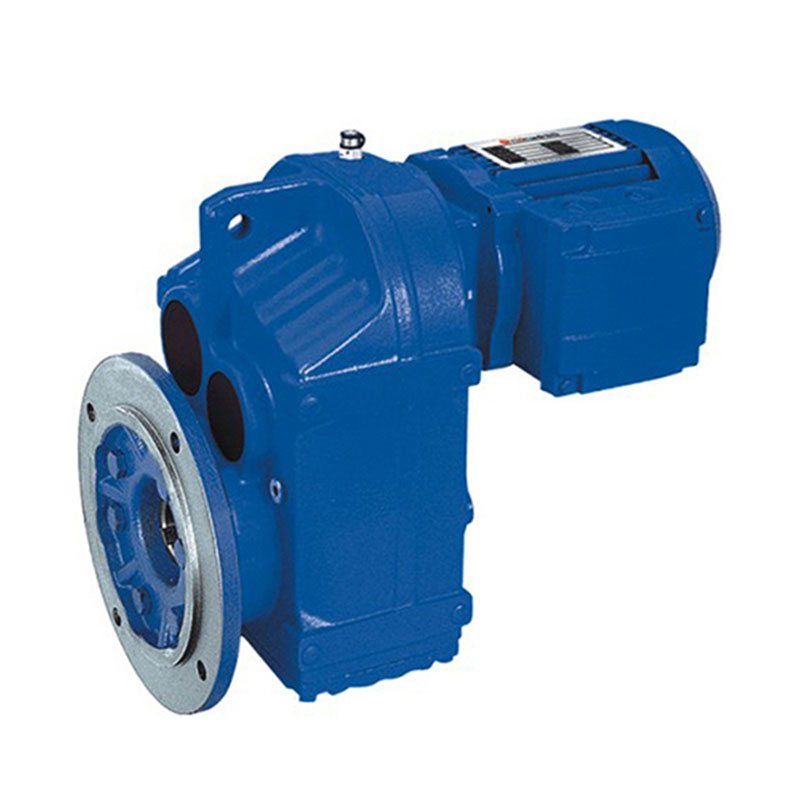

F 시리즈 헬리컬 기어 모터
이 시리즈에 사용된 평행 샤프트 레이아웃은 입력 및 출력 샤프트를 일렬로 유지하지 않고 나란히 유지하므로 출력 샤프트가 프레임 위의 고정 높이에 있어야 하는 포장 라인 및 자재 처리 시스템과 같은 장비의 벨트 또는 체인 드라이브 통합을 단순화합니다.

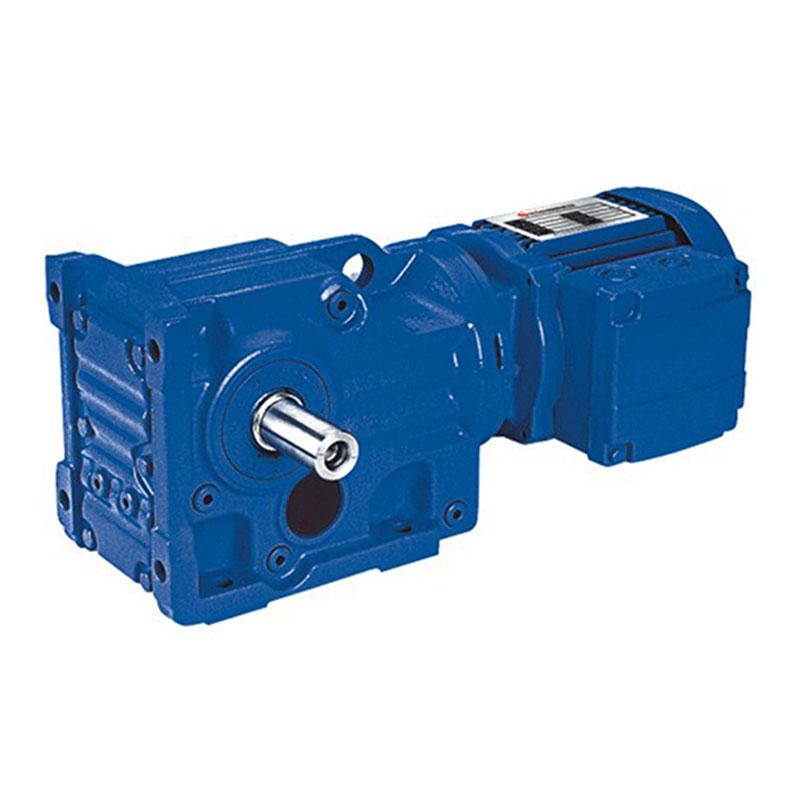

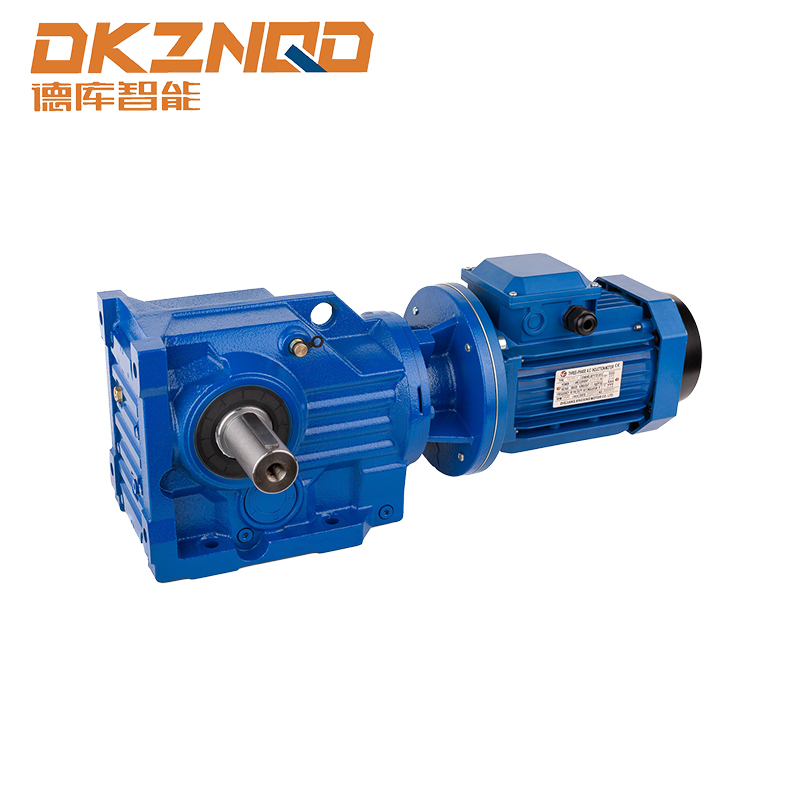

K 시리즈 헬리컬 기어 모터
헬리컬 기어와 베벨 기어 스테이지를 결합한 이 시리즈는 단일 하우징 내에서 동력 전달 방향을 약 90도 변경합니다. 따라서 별도의 직각 기어박스를 추가하지 않고 드라이브가 코너를 회전해야 하는 교반기, 크레인 및 설치에 일반적으로 선택됩니다.

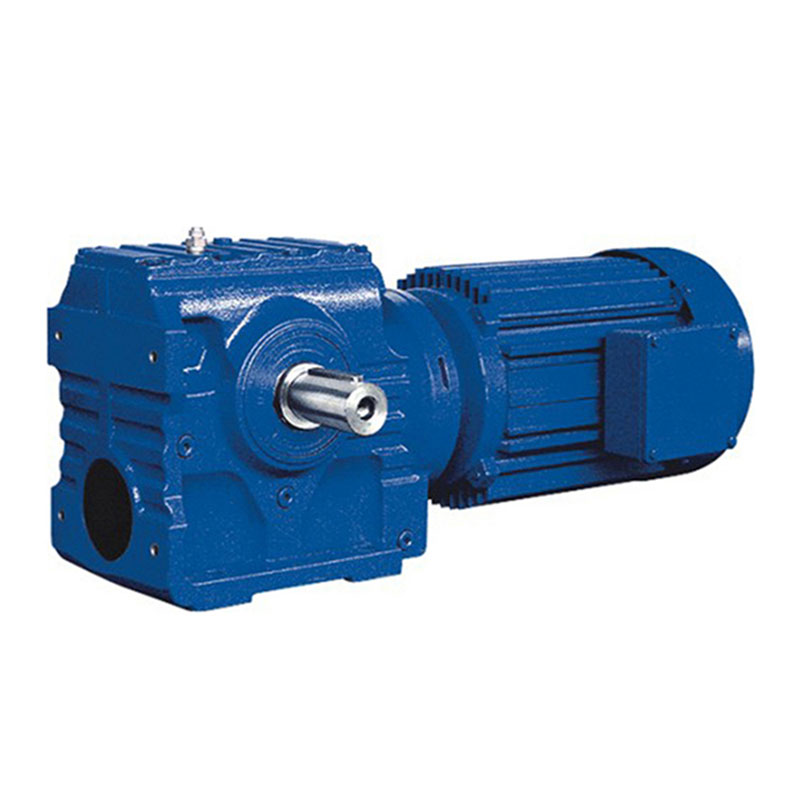

S 시리즈 헬리컬 기어 모터
이 시리즈는 헬리컬 입력 스테이지와 웜 기어 출력 스테이지를 결합하여 하우징 설치 공간을 상대적으로 작게 유지하면서 순수 헬리컬 설계보다 더 높은 단일 장치 감속비를 제공합니다. 웜 메쉬는 롤링 접촉보다 더 많은 슬라이딩 접촉을 포함하기 때문에 트레이드오프는 전체 나선형 장치보다 피크 효율이 낮다는 것입니다.
시리즈 전체의 구조 및 성능 특성 비교
아래 표에는 선택 결정을 내리는 데 필요한 실질적인 차이점이 요약되어 있습니다. 효율성 수치는 일반적인 단일 단계 나선형 메쉬 성능을 나타내며 비율, 하중 및 윤활 조건에 따라 달라집니다.
| 특징 | 동축 나선형 | 평행축 헬리컬 | 나선형 베벨 | 나선형 웜 |
|---|---|---|---|---|
| 샤프트 배열 | 줄을 서서 | 오프셋 평행 | 직각 | 직각 |
| 일반적인 단일 스테이지 효율성 | 96~98퍼센트 | 96~98퍼센트 | 94~96% | 82~90퍼센트 |
| 가장 적합한 하중 유형 | 약~중간 연속 | 중간에서 무거운 연속 | 방향 변화가 있는 매체 | 가볍거나 중간 정도, 공간이 제한됨 |
| 상대적 주택 면적 | 작은 | 중간 | 중간 | 작은 |
| 일반적인 백래시 등급 | 표준에서 감소까지 | 표준에서 감소까지 | 표준 | 표준 |
효율성 수치는 단계에 따라 복합적으로 나타납니다. 스테이지당 97%로 실행되는 2단 헬리컬 장치는 전체적으로 약 94%를 제공하는 반면, 단일 스테이지 88%의 헬리컬-웜 조합과 97%의 헬리컬 사전 스테이지는 전체적으로 85%에 가깝습니다. 여러 교대 운영 기간 동안 이러한 격차는 전기 비용으로 직접적으로 변환됩니다. 따라서 웜 옵션이 더 작은 설치 공간에 맞는 경우에도 높은 듀티 사이클 설치가 전체 나선형 설계를 선호하는 경향이 있습니다.
장착 위치와 베어링 수명에 미치는 영향
기어 모터 카탈로그에는 몇 가지 표준 장착 위치가 나열되어 있으며 이를 순전히 기하학적인 선택으로 취급하려는 유혹이 있습니다. 실제로 장착 방향에 따라 하우징 내부에 윤활유가 분배되는 방식과 베어링이 하중을 전달하는 방식이 변경됩니다. 이는 문서상 토크와 속도 등급이 동일하더라도 서비스 수명에 영향을 미칩니다.
수직 샤프트 방향은 하부 베어링에 더 많은 무게를 집중시키고 장치가 작동할 때 상부 기어 톱니가 윤활 상태를 유지하는 데 충분한 오일량이 필요합니다. 왜냐하면 비말 윤활은 지속적으로 오일을 위쪽으로 재분배하는 회전에 달려 있기 때문입니다. 원래 풋 장착용 등급의 장치를 해당 방향의 오일 충전 수준을 확인하지 않고 수직으로 설치하면 풋 장착 관점에서 섬프가 가득 찬 것처럼 보이더라도 상단 스테이지는 윤활 부족 상태로 작동할 수 있습니다. 단일 오일 레벨이 모든 방향에 적용된다고 가정하는 대신 설치 전에 장착별 충전 차트를 검토하는 것은 시운전에서 가장 간과되는 단계 중 하나입니다.
백래시를 이해하고 실제로 중요한 경우
백래시는 온도 변화로 인해 하우징과 기어가 서로 다른 속도로 팽창할 때 기어가 결합되지 않도록 의도적으로 내장된 짝짓기 톱니 사이의 작은 회전 유격입니다. 대부분의 컨베이어, 혼합 및 일반 자재 취급 응용 분야의 경우 표준 백래시 등급이 적합하며 측정 가능한 프로세스 문제가 발생하지 않습니다.
백래시는 세 가지 특정 상황에서 설계 문제가 됩니다.
| 애플리케이션 유형 | 백래시가 중요한 이유 | 권장 접근 방식 |
|---|---|---|
| 인덱싱 또는 위치 지정 드라이브 | 플레이는 방향이 바뀔 때마다 위치 오류로 직접 변환됩니다. | 감소된 백래시 등급을 지정하고 최종 조립 시 다이얼 표시기로 확인합니다. |
| 빈번한 반전 의무 | 방향 변경 시 반복되는 충격 하중으로 인해 치아 마모가 가속화됩니다. | 역방향 듀티 등급의 시리즈를 선택하고 토크를 약간 낮추십시오. |
| 동기화된 다중 모터 라인 | 장치 간 백래시가 같지 않아 동기화된 축 간에 드리프트가 발생합니다. | 동일한 백래시 등급 사양에서 라인의 모든 기어 모터를 소싱합니다. |
이러한 경우 외에, 감소된 백래시 클래스를 추구하면 해당 이점 없이 비용이 추가됩니다. 왜냐하면 한 방향으로의 일반적인 연속 회전은 구동 장비에 영향을 미치는 방식으로 작동하지 않기 때문입니다.
모터-기어박스 커플링 및 효율성이 상실되는 지점
잘 설계된 기어단이라도 열악한 모터-기어박스 인터페이스를 보완할 수는 없습니다. 세 가지 요소에 따라 모터의 정격 출력이 실제로 구동 부하에 도달하는 정도가 결정됩니다.
- 샤프트 정렬 모터 로터와 입력 피니언 사이. 현장 정렬 공차로 인해 가변 손실이 추가되는 별도로 결합된 모터 및 감속기와 달리 모터가 공장에서 하우징에 장착되어 있으므로 통합 기어 모터 하우징은 이 변수를 거의 완전히 제거합니다.
- 베어링 예압 입력 샤프트의 경우 제조업체 공차 내에서 설정해야 합니다. 예압이 너무 적으면 부하가 걸린 상태에서 샤프트가 움직일 수 있고 너무 많으면 마찰 손실이 증가하고 베어링 수명이 단축됩니다.
- 윤활유 점도 등급 주변 작동 온도와 관련이 있습니다. 냉간 시동 조건에 비해 점성이 너무 높은 윤활제는 시동 중 휘젓는 손실을 증가시키는 반면, 높은 주변 온도에 비해 너무 묽은 윤활제는 시간이 지남에 따라 치면 마모를 증가시킵니다.
단일 윤활 등급이 모든 기후에 적용된다고 가정하는 대신 설치 현장의 실제 주변 온도 범위에 대해 특정 헬리컬 베벨 장치에 대한 기술 데이터를 검토하면 현장 서비스 데이터에 보고된 조기 베어링 고장의 상당 부분을 방지할 수 있습니다.
주문 전 사양 체크리스트
구매 주문을 완료하기 전에 다음 사항을 확인하면 카탈로그 등급과 현장 성능 간 불일치의 가장 일반적인 원인을 피할 수 있습니다.
- 감소 단계를 통해 토크와 속도가 반대로 움직이므로 모터 명판 속도뿐만 아니라 실제 작동 속도에서 필요한 출력 토크를 확인하십시오.
- 장착 위치를 확인하고 오일 주입 사양이 해당 방향과 일치하는지 확인하십시오.
- 표준 윤활유 등급과 비교하여 밀폐 또는 실외 노출을 포함한 주변 온도 범위를 확인하십시오.
- 듀티 사이클에 백래시 등급과 열 등급 모두에 영향을 미치는 빈번한 역회전 또는 시작-정지 작동이 포함되어 있는지 확인합니다.
- 중실축, 중공축, 슈링크 디스크 등 축 출력 유형이 연결 장비와 일치하는지 확인하십시오.
- 시동 중 충격 부하를 포함하여 실제 최고 부하에 대한 서비스 계수를 검토합니다.
제조 정밀도와 소음 및 마모에 대한 장기적 영향
게시된 사양이 동일한 두 개의 기어 모터는 하나를 절단하고 다른 하나보다 더 엄격한 공차 등급으로 열처리하는 경우 현장에서 눈에 띄게 다르게 작동할 수 있습니다. 기어 톱니 정확도는 일반적으로 프로파일 오류, 피치 오류 및 나선 각도 편차를 정량화하는 표준화된 척도에 따라 등급이 지정됩니다. 더 미세한 등급으로 절단된 장치는 동일한 하중에서 더 조용하게 작동하고 진동을 덜 발생시킵니다. 그러나 더 중요한 것은 초기 접촉 패턴이 이상적에 더 가깝고 허용 오차가 약간 벗어난 몇 개의 높은 지점에 마모를 집중시키는 대신 작업 첫날부터 톱니 표면 전체에 마모를 더 균일하게 분산시키기 때문에 더 긴 서비스 간격에 걸쳐 해당 성능을 유지하는 경향이 있다는 것입니다.
열처리 일관성은 초기 절단만큼 중요합니다. 기어 블랭크 전체에 걸쳐 케이스 경화 깊이가 달라지면 하중이 가해질 때 더 빠르게 마모되는 부드러운 부분이 생성되어 결국 원래 사양보다 백래시가 증가할 만큼 톱니 프로필이 변경됩니다. 이는 장치에 과부하가 걸린 적이 없더라도 노후화된 기어박스의 현장 측정 백래시가 종종 명판 값을 초과하는 이유 중 하나입니다.
자주 묻는 질문
Q1: 헬리컬 기어 모터와 표준 기어 모터의 실질적인 차이점은 무엇입니까?
기어 모터라는 용어는 웜, 베벨, 유성 및 나선형 설계를 포함하여 모터와 감속 단계의 모든 조합을 포괄합니다. 헬리컬 기어 모터는 특히 감소 단계에 각진 절단 톱니를 사용합니다. 이는 일반적으로 비슷한 가격대에서 웜 설계보다 더 높은 효율과 더 낮은 소음을 제공하지만 제조하려면 더 정확한 하우징 공차가 필요합니다.
Q2: 발 장착형 장치를 수정 없이 수직으로 설치할 수 있습니까?
이는 제조업체가 제공하는 시리즈 및 특정 오일 충전 차트에 따라 다릅니다. 일부 하우징은 모든 방향에서 공통 내부 공동 설계를 사용하고 조정된 오일 레벨만 필요한 반면, 다른 하우징은 수직 설치가 올바르게 작동하도록 변경해야 하는 방향별 브리더 및 배수 플러그 위치를 사용합니다.
Q3: 감속비가 전체 효율에 얼마나 영향을 미치나요?
비율이 높을수록 일반적으로 더 많은 감소 단계가 필요하며 각 추가 단계에는 자체 메쉬 손실이 발생합니다. 1단 나선형 장치는 일반적으로 효율 백분율이 90대 중반에 도달하는 반면, 매우 높은 비율에 필요한 3단 장치는 단순히 3세트의 메시 손실이 복합되기 때문에 80대 초반에 떨어질 수 있습니다.
Q4: 서비스 팩터가 높을수록 항상 더 안전한 선택입니까?
서비스 팩터가 높을수록 충격 부하 및 열 축적에 대해 더 많은 여유가 제공되지만 실제 부하보다 훨씬 큰 기어 모터의 크기를 초과하면 모터가 작동 곡선의 덜 효율적인 부분으로 밀려날 수 있으며 꾸준하고 잘 특성화된 부하에 대한 상응하는 이점 없이 구매 비용과 물리적 설치 공간이 모두 늘어납니다.
Q5: 밀봉된 헬리컬 기어 모터에서 기어 오일을 얼마나 자주 점검해야 합니까?
밀봉된 장치는 일반적으로 수명 동안 또는 긴 서비스 간격 동안 채워지지만 극한의 주변 온도, 손상된 밀봉을 통한 수분 유입 또는 정격 듀티 사이클을 초과하는 장시간 작동은 표준 간격이 가정하는 것보다 더 빠르게 오일 품질을 저하시킬 수 있습니다. 씰의 육안 검사와 정기적인 오일 샘플 점검은 유지 관리가 필요 없는 장치에서도 좋은 관행으로 남아 있습니다.
