NEMA 프레임 번호 지정 논리 이해
NEMA 프레임 번호는 마케팅 라벨이 아닙니다. 유지 관리 기술자가 베이스플레이트를 다시 그리지 않고도 제조업체 간에 모터를 교체할 수 있도록 하는 물리적 장착 형상(주로 샤프트 높이)에 대한 코드화된 참조입니다. 번호 매기기 논리를 이해하고 나면 전기 모터 프레임 크기 차트 숫자의 벽처럼 보이지 않고 실제 치수에 대한 조회 테이블처럼 작동하기 시작합니다.
핵심 규칙은 간단합니다. 프레임 번호의 처음 두 자리를 4로 나누면 그 결과가 베이스 위의 샤프트 중심선 높이(인치 단위)가 됩니다. 따라서 143T 프레임의 샤프트 높이는 3.5인치이고, 256T 프레임의 샤프트 높이는 6.25인치입니다. 이 단 하나의 관계는 모든 것의 중추입니다. nema 모터 프레임 크기 표준 기관과 장비 통합업체가 모두 게시한 표입니다.
- 처음 두 자리: 샤프트 높이를 4로 나눈 값(인치)
- 세 번째 숫자: 장착 다리 사이의 거리에 대한 코드화된 참조(프레임 길이)
- 문자 접미사: 장착 구성(예: 표준화된 샤프트 치수의 경우 T, 밀착 결합형 면 장착의 경우 C)
143T 및 145T와 같이 처음 두 자리 숫자가 동일한 프레임은 샤프트 높이가 동일하지만 발 간격이 다르기 때문에 드롭인 교체 모터는 앞의 숫자뿐만 아니라 전체 프레임 지정과 일치해야 합니다.
역사적으로 프레임 번호 지정은 T 프레임 표준이 지배적이 되기 전에 여러 개정을 통해 발전했습니다. 이전 U-프레임과 이전의 비표준화 설계는 서로 다른 비례 규칙을 사용했기 때문에 수십 년 전에 설치된 장비에서 모터를 뽑는 기술자가 4로 나누기 논리를 전혀 따르지 않는 프레임 번호를 찾을 수 있습니다. 레거시 모터를 교체할 때 현재 T-프레임 규칙이 소급 적용된다고 가정하기보다는 명판 날짜를 확인하고 보관된 프레임 테이블을 상호 참조하는 것이 좋습니다.
이 번호 지정 시스템의 실제 가치는 긴급 교체 시 가장 분명하게 나타납니다. 생산 라인에서 예상치 못한 모터 고장에 직면한 유지보수 팀은 새로운 장착 하드웨어를 설계할 시간이 없습니다. 명판에서 프레임 지정을 읽고 게시된 프레임 지정과 일치시킵니다. 네마 모터 크기 참조를 통해 팀은 재고가 있는 예비품이나 당일 공급업체 주문이 기존 베이스, 커플링 및 도관 라우팅에 물리적으로 맞는지 몇 분 안에 확인할 수 있습니다.
표준 NEMA 모터 프레임 크기 및 치수 차트
아래 표에는 중소형 산업용 모터 전반에 걸쳐 일반적으로 지정되는 프레임이 요약되어 있습니다. 치수는 게시된 네마 MG 1 표와 일치하는 인치 단위의 대략적인 공칭 값이며 최종 도면 승인이 아닌 예비 레이아웃 작업을 위한 것입니다.
| 프레임 | 축 높이(D) | 축 직경(U) | 베이스에서 센터까지(D) | 발 길이(2E) | 일반적인 HP 범위 |
|---|---|---|---|---|---|
| 48 | 3.00인치 | 0.500인치 | 3.00인치 | 3.75인치 | 1/4 ~ 3/4 |
| 56 | 3.50인치 | 0.625인치 | 3.50인치 | 4.50인치 | 1/3~3 |
| 143T | 3.50인치 | 0.875인치 | 3.50인치 | 5.50인치 | 1~1.5 |
| 145T | 3.50인치 | 0.875인치 | 3.50인치 | 6.50인치 | 1.5~3 |
| 182T | 4.50인치 | 1.125인치 | 4.50인치 | 7.50인치 | 3 ~ 5 |
| 184T | 4.50인치 | 1.125인치 | 4.50인치 | 8.50인치 | 5~7.5 |
| 213T | 5.25인치 | 1.375인치 | 5.25인치 | 9.50인치 | 7.5~10 |
| 215T | 5.25인치 | 1.375인치 | 5.25인치 | 11시 | 10~15 |
| 254T | 6.25인치 | 1.625인치 | 6.25인치 | 12.50인치 | 15~20 |
| 256T | 6.25인치 | 1.625인치 | 6.25인치 | 14.50인치 | 20~25 |
이것을 읽고 모터 프레임 치수 차트 정확하게는 샤프트 높이와 샤프트 직경이 고정된 단계로 함께 확장된다는 것을 의미합니다. 따라서 소수의 프레임 제품군을 표준화한 시설에서는 교체 모터가 도착하기도 전에 커플링 및 키홈 요구 사항을 예측할 수 있습니다.
위에 2E 치수로 나열된 발 길이는 종종 다른 간단한 대체품을 대체하는 값입니다. 143T 및 145T와 같이 샤프트 높이가 동일한 두 모터는 발 구멍 간격이 다른 베이스에 볼트로 고정되므로 예비 부품을 주문하기 전에 샤프트 높이만 확인하는 기술자는 기존 베이스플레이트 슬롯과 정렬되지 않는 모터를 사용하게 될 수 있습니다. 앞자리 숫자를 기억하는 대신 부품 상자 근처에 전체 치수 테이블의 인쇄된 사본을 보관하면 이러한 반복되는 실수를 피할 수 있습니다.
표에 표시된 마력 범위는 절대값이 아닌 일반적인 값입니다. 모터 설계자는 개선된 권선 재료 또는 고효율 라미네이션 스택을 사용하여 특정 프레임을 마력 범위의 상단으로 밀어 넣을 수 있으므로 동일한 프레임에 있는 두 모터가 눈에 띄는 정격 출력 차이로 분리되는 것을 흔히 볼 수 있습니다. 마력뿐만 아니라 토크가 애플리케이션의 제한 요소인 경우 프레임 치수와 함께 명판 토크 등급을 확인하면 마력만 보는 것보다 더 완전한 그림을 얻을 수 있습니다.
대부분의 표에서 D로 나열된 베이스-센터 치수는 지하 펌프장이나 밀폐된 장비 스키드와 같이 좁은 설치 공간에서 수직 여유 공간에 중요합니다. 주문하기 전에 이 치수를 확인하면 올바르게 프레임된 모터가 볼트로 고정된 후 머리 위 장애물을 물리적으로 제거할 수 없는 상황을 방지할 수 있습니다.
NEMA C-Face 모터 장착 유형 설명
C 접미사는 밀착 결합, 전면 장착 설치용으로 제작된 모터를 식별하며, 가장 일반적으로 펌프, 기어박스 및 송풍기와 쌍을 이루며, 구동 장비는 유연한 커플링 및 별도의 베어링 지지대를 통해 연결하는 대신 모터 전면에 직접 볼트로 고정됩니다.
56C 프레임 모터 치수
는 56c 프레임 모터 치수 지정은 컴팩트한 볼트 원을 유지하면서 넓은 분수 및 낮은 적분 마력 범위를 포괄하기 때문에 가장 자주 지정되는 작은 C-페이스 크기 중 하나입니다. 일반적인 56C 모터는 4개의 탭 장착 구멍이 있는 4.5인치 볼트 원 직경과 3.375인치 스피곳 레지스터 직경을 사용하므로 상대 펌프 또는 감속기 하우징과 정밀한 동심 정렬이 가능합니다.
184TC 프레임 모터
마력으로 올라가면, 184tc 프레임 모터 184T 샤프트 높이와 푸트 패턴을 더 큰 8.5인치 볼트 원형 및 6.625인치 스피곳 레지스터와 결합하여 컨베이어 드라이브, 믹서 및 교반기 시스템에 사용되는 중간 크기 기어박스 입력 플랜지와 일치합니다.
실제 현장 참고 사항: TC 프레임은 페이스 마운트 외에 표준 T 프레임 피트를 유지하므로 이미 설치된 베이스에 따라 동일한 모터를 풋 마운트 장치로 설치하거나 구동 장비에 정면부터 볼트로 고정할 수 있는 경우가 많습니다.
C-페이스 제품군 외에도 D-페이스 및 P-베이스 변형은 구동 장비에 고정 레지스터를 지나 돌출된 샤프트 연장이 없는 플랜지 마운트가 필요한 응용 분야 또는 특정 펌프 구성에 투영된 베이스 패턴이 필요한 응용 분야를 위해 존재합니다. 이는 일반 산업 작업에서는 덜 일반적으로 지정되지만 축 정렬 공차가 일반적인 발 장착 설치에서 허용하는 것보다 더 엄격한 유체 처리 및 수직 터빈 펌프 패키지에서 자주 나타납니다.
꼭지 레지스터 맞춤은 볼트 원 자체보다 더 많은 기계적 작업을 수행하므로 강조할 가치가 있습니다. 레지스터는 구동 장비의 입력 보어에 정확하게 모터 샤프트의 중심을 맞추는 반면, 볼트 원형은 정렬이 이미 설정된 후에만 어셈블리를 고정합니다. 1/1000인치 정도의 여유 공간이 과도한 레지스터는 반경방향 런아웃을 충분히 발생시켜 밀착 결합 펌프의 커플링 또는 씰 수명을 단축시킬 수 있습니다. 이것이 바로 제조업체가 대부분의 다른 프레임 치수보다 레지스터 직경에 대해 더 엄격한 공차를 유지하는 이유입니다.
C-Face 장착 패턴 시각화
는 diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
미터법과 NEMA 모터 프레임: 주요 차이점
국제적으로 장비를 소싱하는 시설에서는 IEC 미터법 프레임과 NEMA 프레임을 상호 참조해야 하는 경우가 많습니다. 두 시스템은 서로 다른 기본 장치에 구축되었으며 어댑터나 전체 베이스플레이트 재설계 없이는 직접 상호 교환이 불가능합니다.
| 특징 | NEMA 프레임 | IEC 미터법 프레임 |
|---|---|---|
| 사이징 단위 | 인치 | 밀리미터 |
| 샤프트 높이 기준 | 프레임 number divided by 4 | 프레임 number equals shaft height directly |
| 볼트 패턴 표준 | NEMA MG 1 | IEC 60072 |
| 공통 샤프트 마감 | 인치 기반 키홈 | 미터법 키 홈 |
| 일반적인 사용 지역 | 북미 | 유럽, 아시아, 대부분의 수출 시장 |
자주 혼동되는 점은 일부 IEC 프레임 번호가 마력 범위에서 145T NEMA 프레임 근처에 있는 132M 미터법 프레임과 같이 NEMA 등가물과 수치적으로 유사하게 나타나지만 실제 샤프트 높이, 볼트 패턴 및 키홈이 모두 다르기 때문에 확인된 도면 없이 두 시스템 간에 부품을 교차 배송하는 것이 설치 실패의 일반적인 원인이라는 것입니다.
키홈 프로필은 두 시스템이 간과하기 쉬운 방식으로 갈라지는 또 다른 영역입니다. NEMA 샤프트는 일반적으로 소수 인치 표준 크기의 정사각형 또는 직사각형 키를 사용하는 반면, IEC 샤프트는 깊이 대 너비 비율이 다른 전체 밀리미터 크기의 미터법 키 스톡을 사용합니다. 한 시스템에 대해 구멍이 뚫려 있고 키가 있는 커플링 허브는 기계 가공 없이 다른 시스템의 샤프트를 거의 수용하지 않습니다. 두 시스템 모두에서 원래 샤프트 직경이 가깝게 측정되는 경우에도 마찬가지입니다.
두 표준에 걸쳐 작업하는 조달 팀은 마력 등급을 기본 일치 기준으로 사용하는 대신 두 시스템에 대해 프레임 번호, 샤프트 높이, 샤프트 직경 및 키홈 치수를 나란히 나열하는 간단한 상호 참조 시트를 유지함으로써 이점을 얻을 수 있습니다. 마력은 효율성 등급, 듀티 사이클 및 주변 온도 등급이 모두 물리적 장착 치수와 관계없이 특정 프레임이 제공할 수 있는 마력을 변화시키기 때문에 상호 참조에 대한 신뢰도가 가장 낮은 필드입니다.
산업용 모터 교환 차트 고려 사항
안 산업용 모터 교환 차트 프레임 번호 이상을 차지하는 경우에만 유용합니다. 두 개의 모터를 상호 교환 가능한 것으로 취급하기 전에 다음과 같은 두 번째 요소를 확인하십시오. 프레임 크기를 일치시키는 것만으로는 드롭인 핏을 보장할 수 없기 때문입니다.
- 샤프트 길이 및 키 홈 폭(프레임 번호를 공유하는 두 모터는 여전히 서로 다른 사용 가능한 샤프트 길이로 배송될 수 있으므로)
- 장착 다리를 기준으로 한 도관 상자 위치 및 방향
- 베어링 유형, 특히 구동 하중이 표준 볼 베어링 등급을 초과하는 측면 또는 추력 하중을 가하는 경우
- 인클로저 유형. 동일한 프레임에 있는 개방형 방적 모터와 완전 밀폐형 팬 냉각식 모터는 전체 길이와 냉각 공기 흐름 요구 사항이 다르기 때문입니다.
- 동일한 표준의 이전 버전과 최신 버전으로 제작된 모터 간에 약간 다를 수 있는 장착 발 구멍 패턴
듀티 사이클 등급은 모든 교환 체크리스트에서 자체적으로 언급할 가치가 있습니다. 연속 사용용 모터와 간헐적 사용용 모터는 동일한 프레임을 공유할 수 있지만 간헐적 사용 장치는 기계적 적합성이 얼마나 잘 일치하는지에 관계없이 연속 적용 시 과열됩니다. 명판의 듀티 사이클과 절연 등급을 교차 확인하지 않고 순전히 프레임 형상만을 기반으로 한 교체 결정은 성공적인 물리적 설치 이후 조기 권선 고장의 일반적인 원인입니다.
전압 및 주파수 호환성은 프레임 비교와 함께 속하는 무차원 검사를 마무리합니다. 두 모터는 서로 다른 전압 등급 또는 라인 주파수에 대해 권선되는 동안 동일한 프레임 지정을 공유할 수 있으므로 조달에 사용되는 교환 차트에는 프로세스 후반에 수행되는 별도의 조회 단계가 아니라 항상 기계 프레임 데이터 옆에 전기 명판 데이터가 나열되어야 합니다.
모터가 기어 감속기와 페어링되면 프레임 호환성이 감속기 입력까지 확장됩니다. 밀접하게 연결된 드라이브트레인의 경우 올바른 프레임의 모터를 다음과 같은 장치에 일치시킵니다. f 시리즈 평행 샤프트 헬리컬 기어 모터 최종 조립 전에 감속기 입력 플랜지, 샤프트 직경 및 회전 방향이 모두 선택한 모터 프레임과 일치하는지 확인해야 합니다.
기어모터와 감속기 페어링을 위한 프레임 크기 선택
모터 샤프트뿐만 아니라 감속기 입력 형상이 주어진 프레임이 물리적으로 볼트 체결되는지 여부를 결정하기 때문에 감속기가 드라이브트레인에 들어가면 프레임 선택이 더 복잡해집니다. 평행 샤프트 나선형 설계는 콤팩트한 인라인 설치 공간과 중간 감속비의 높은 효율성이 우선시되는 경우 일반적인 선택입니다.

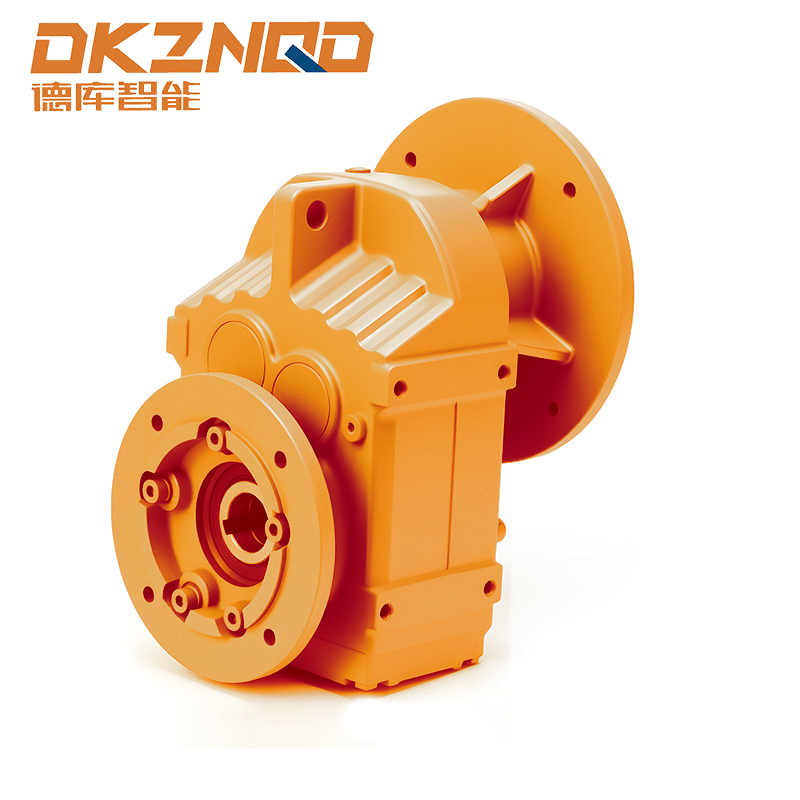

A 평행축 헬리컬 기어모터 어셈블리는 일반적으로 NEMA 또는 IEC 프레임 모터를 헬리컬 기어 스테이지에 직접 통합하므로 프레임 번호만으로 가정하는 것이 아니라 주문하기 전에 감속기의 입력 사양 시트를 기준으로 장착 인터페이스, 샤프트 직경 및 회전 방향을 모두 확인해야 합니다.
여러 생산 라인에 걸쳐 단일 감속기 제품군을 표준화하는 시설에서는 역순으로 작업하는 대신 먼저 모터 프레임 크기를 수정한 다음 일치하는 감속기 입력 옵션을 선택하는 것이 더 쉽습니다.
출력 토크와 서비스 팩터는 기어모터 어셈블리가 모터 프레임 크기만으로 지정될 때 가장 간과되기 쉬운 두 가지 수치입니다. 소형 감속기에 볼트로 고정된 올바르게 프레임된 모터는 여전히 회전하지만 감속기의 기어단은 지속적인 하중 하에서 조기에 마모될 수 있습니다. 특히 빈번한 시동, 충격 하중 또는 정격 토크 밴드 상단 근처의 확장 작동이 있는 응용 분야에서는 더욱 그렇습니다. 명판 마력만 고려하기보다는 구동 장비의 실제 듀티 사이클을 기준으로 감속기의 서비스 요소를 검토하는 것이 보다 안정적인 크기 조정 접근 방식입니다.
장착 방향은 모터 전용 프레임 차트에서 캡처할 수 없는 방식으로 기어모터 선택에도 영향을 미칩니다. 수평 장착을 위한 평행 샤프트 나선형 장치는 동일한 하우징이 수직으로 장착되는 경우 다른 윤활 충진 수준 또는 수정된 브리더 위치가 필요할 수 있습니다. 모터 프레임 선택을 마무리하기 전에 감속기 사양 시트를 사용하여 원하는 장착 방향을 확인하면 설치 후 비용이 많이 드는 현장 수정을 피할 수 있습니다.
인클로저 유형 및 프레임 선택에 미치는 영향
프레임 번호는 장착 형상을 결정하지만 엔클로저 유형은 전반적인 물리적 외피와 냉각 동작을 결정하며 사양 중에 두 가지가 자주 혼동됩니다. 동일한 프레임 지정에 구축된 개방형 방적 모터와 완전 밀폐형 팬 냉각식 모터는 여전히 동일한 샤프트 높이, 볼트 패턴 및 풋 간격을 공유하지만 전체 길이, 외부 팬 슈라우드 직경 및 공기 흐름 여유 공간 요구 사항은 다릅니다.
개방형 방적 인클로저
개방형 방적 설계는 냉각을 위해 권선을 직접 가로질러 유입되는 주변 공기에 의존하므로 전체 모터 길이를 더 짧게 유지하지만 공기 중 먼지나 습기가 권선 구멍 내부에 축적되지 않는 상대적으로 깨끗하고 건조한 실내 환경에서만 사용이 제한됩니다.
완전 밀폐형 팬 냉각식 인클로저
완전히 밀폐된 팬 냉각식 설계는 권선을 주변 대기와 격리하고 외부 샤프트 장착 팬과 슈라우드를 사용하여 리브 하우징 핀을 통해 공기를 이동시킵니다. 이는 동일한 프레임의 개방형 방적 장치에 비해 모터의 길이와 때로는 너비를 추가하는데, 이는 모터 주변의 간격이 이미 좁은 경우 중요합니다.
| 인클로저 유형 | 냉각방식 | 일반적인 환경 | 상대 길이 |
|---|---|---|---|
| 개방형 방적형 | 직접적인 주변 공기 흐름 | 깨끗하고 건조한 실내 | 더 짧게 |
| 완전 밀폐형 팬 냉각식 | 리브형 하우징 위의 외부 팬 | 먼지가 많고 습하며 실외에 인접함 | 더 길다 |
| 완전 밀폐형 비환기형 | 수동 복사 및 대류 | 낮은 듀티 사이클, 오염된 공기 | TEFC 과 유사함 |
인클로저를 선택하면 장착 프레임 자체를 변경하지 않고도 전체 봉투 치수가 변경되므로 주변에 구축된 조달 체크리스트가 필요합니다. 표준 모터 프레임 치수 특히 교체 모터가 기존 장비 가드 또는 커플링 커버 내부에 맞아야 하는 개조 프로젝트의 경우 엔클로저 유형을 선택 사항이 아닌 필수 동반 필드로 처리해야 합니다.
일반적인 프레임 크기 실수와 이를 방지하는 방법
| 실수 | 결과 | 예방 |
|---|---|---|
| 앞의 두 자리만 일치 | 발 간격 불일치, 모터가 기존 베이스에 볼트로 고정되지 않음 | 항상 세 번째 숫자와 접미사를 포함한 풀 프레임 지정을 확인하세요. |
| 교체 시 엔클로저 유형 무시 | 전체 길이 불일치, 도관 상자 간섭 | 프레임 번호와 함께 엔클로저 코드를 교차 확인하세요. |
| IEC와 NEMA 프레임 교환을 가정 | 볼트 패턴과 샤프트 직경 불일치 | 프레임 번호 근접성이 아닌 제조업체 변환 테이블을 사용하십시오. |
| C-페이스 유닛에서 샤프트 길이를 내려다보기 | 커플링 또는 리듀서 보어의 결합 부족 | 구동 장비 사양에 따라 사용 가능한 샤프트 길이를 확인하십시오. |
대부분의 프레임 관련 설치 실패는 고립된 단일 차원에 의존하는 데서 비롯됩니다. 전체에 대한 철저한 점검 표준 모터 프레임 치수 시트, 커버 샤프트, 볼트 패턴 및 엔클로저를 함께 사용하면 모터의 상자를 풀기 전에 대부분의 현장 장착 문제를 방지할 수 있습니다.
자주 묻는 질문
Q1: NEMA 프레임 번호에서 샤프트 높이를 어떻게 신속하게 추정합니까?
프레임 번호의 처음 두 자리를 4로 나눕니다. 결과는 장착 베이스 위의 인치 단위 샤프트 중심선 높이입니다.
Q2: NEMA 프레임 지정에서 T 접미사는 무엇을 의미합니까?
는 T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
Q3: 페이스 마운트 구동 부품 없이 56C 프레임 모터를 설치할 수 있습니까?
예, 많은 56C 모터에는 풋 장착 구멍과 전면 장착 패턴이 모두 포함되어 있어 응용 분야에 따라 두 가지 구성을 모두 사용할 수 있습니다.
Q4: 마력이 일치하면 IEC 모터를 NEMA 프레임 모터로 교체해도 안전합니까?
마력만으로는 충분하지 않습니다. 샤프트 직경, 볼트 패턴 및 키홈 표준은 두 시스템마다 다르므로 직접 교체하려면 일반적으로 어댑터 플레이트 또는 커플링 변경이 필요합니다.
Q5: 프레임 번호가 동일한 두 모터의 샤프트 길이가 다른 이유는 무엇입니까?
프레임 규격은 샤프트 높이와 직경을 정하지만, 사용 가능한 샤프트 연장 길이는 허용 공차 내에서 제조사별로 다를 수 있으므로 반드시 적용 도면을 참고하여 확인하시기 바랍니다.
