IEEE 841 가혹한 부하 모터: 중요한 설계 기능
표준 범용 모터는 부하가 예측 가능한 온화한 실내 조건에 맞게 설계되었습니다. IEEE 841 관행에 맞춰 제작된 가혹한 환경의 설계는 축 전류 손상, 밀봉 성능 저하, 열 순환으로 인한 절연 파괴 등 공정 및 광산 현장에서 가장 흔히 발생하는 고장 모드를 해결합니다. 아래 비교에서는 장비 계획자가 명판이나 데이터 시트에서 찾아야 할 실제적인 차이점을 간략하게 설명합니다.
| 디자인 요소 | 범용 모터 | 가혹한 의무 모터 |
|---|---|---|
| 베어링 보호 | 표준 그리스 씰 | 비구동측 샤프트 접지 또는 절연 베어링 |
| 절연 시스템 | 클래스 B 또는 F, 제한된 수분 장벽 | 진공 압력 함침, 비흡습성 클래스 F |
| 인클로저 등급 | 개방형 방적형 또는 TEFC | 부식 방지 페인트와 개스킷 처리된 도관 상자가 있는 TEFC |
| 하드웨어 | 표준 패스너 | 스테인레스 스틸 패스너 및 배수 플러그 |
| 서비스 팩터 | 1.0~1.15 | 1.15 이상(경감 여유 있음) |
이러한 업그레이드에는 비용이 추가되지만 분쇄기 또는 펌프 스테이션의 계획되지 않은 가동 중지 시간이 모터 자체보다 시간당 훨씬 더 많은 비용을 발생시킬 수 있는 현장에서는 일반적으로 한 번의 가동 중단 방지 내에 추가 투자가 회수됩니다.
프리미엄 효율 모터 성능 및 수명주기 비용
효율성 등급은 에너지 항목으로 취급되는 경우가 많지만 지속적으로 실행되는 공정 장비에서는 총 소유 비용의 구조적 부분이 됩니다. 프리미엄 효율 모터는 일반적으로 더 나은 적층 강철, 더 좁은 공극, 최적화된 권선 설계를 통해 권선 및 코어 손실을 줄여 에너지 절약과 함께 두 번째 이점으로 작동 온도를 낮춥니다.
85~95%
동일한 프레임 크기에서 프리미엄 설계와 표준 설계의 일반적인 부하 효율 범위
낮은
작동 권선 온도 상승으로 연속 사용 펌프 및 압축기의 절연 수명 연장
년
프리미엄 모터가 가동 시간이 많은 장비의 표준 장치를 교체하는 경우 일반적인 투자 회수 기간
더 낮은 열 상승은 프로세스 배관에 의해 주변 온도가 이미 상승된 밀폐형 펌프 하우스 및 스키드 패키지에서도 중요하며 프리미엄 효율 모터에 표준 설계에는 없는 작동 마진을 제공합니다.
크러셔 듀티 모터 및 암석 크러셔 기어박스 요구 사항
분쇄 및 스크리닝 응용 분야에서는 부드러운 연속 토크가 아닌 반복적인 충격 부하가 발생합니다. 분쇄기 의무 모터 강화된 샤프트 확장, 더 높은 풀아웃 토크 마진, 고정 부하가 아닌 방사형 충격에 적합한 크기의 베어링 시스템으로 제작되었습니다. 왜냐하면 걸림 현상이 일시적으로 실행 값보다 토크를 여러 배로 늘릴 수 있기 때문입니다.
모터가 암석 분쇄기 기어박스에 연결되는 경우 구동렬은 하나의 장치로 평가되어야 합니다. 주요 선택 사항은 다음과 같습니다.
- 도르래 또는 커플링 하중과 일치하도록 출력 샤프트의 오버행 하중 정격
- 잼 및 반전 이벤트 중 백래시를 제한하기 위한 기어박스의 비틀림 강성
- 공급 중단 중 반복되는 정지 시작 사이클을 위한 열용량
- 모터 커플링에 먼지가 유입되는 것을 방지하기 위해 밀봉된 입력 샤프트
모터 관성과 기어박스 비틀림 정격 사이의 불일치는 골재 및 광물 처리 라인에서 조기 기어 톱니 마모의 가장 일반적인 원인 중 하나입니다. 이는 일반적으로 드라이브 선택이 모터 우선, 기어박스 후가 아닌 쌍 계산으로 수행되는 이유입니다.
컨베이어 시스템용 고토크 기어모터

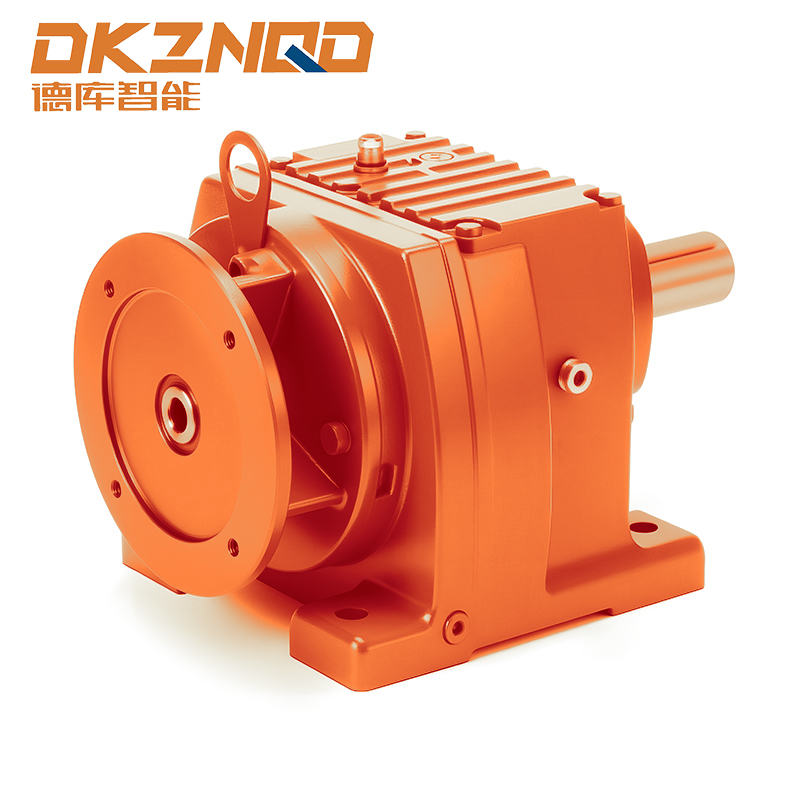

컨베이어 드라이브는 크러셔와 다른 문제를 제시합니다. 부하가 더 일관되지만 부하가 걸린 벨트 아래의 시작 토크는 특히 비축 및 로드 아웃 컨베이어에서 흔히 볼 수 있는 경사 섹션에서 실행 토크의 몇 배가 될 수 있습니다. 에이 r 시리즈 헬리컬 기어드 모터 헬리컬 기어 스테이지와 통합 모터를 결합하여 백래시를 낮게 유지하면서 소형의 고효율 토크 전달을 제공하여 장기간 일관된 벨트 추적을 유지하는 데 도움이 됩니다.
컨베이어 크기 조정의 경우 일반적으로 세 가지 요소에 따라 기어모터 선택이 결정됩니다.
- 차가운 그리스 드래그를 포함하여 정지 상태에서 완전히 부하된 벨트를 시작하는 데 필요한 이탈 토크
- 연속 3교대 작동 컨베이어는 간헐 공급 컨베이어보다 더 높은 마진이 필요하므로 듀티 사이클에 적합한 서비스 계수
- 출력 속도 정확도, 이후 컨베이어 시스템용 고토크 기어모터 체중계 공급 또는 혼합 공정에는 단순한 이송 컨베이어보다 더 엄격한 속도 조절이 필요합니다.
석유, 가스 및 펌프용 소프트 스타터: 돌입 및 기계적 스트레스 감소
직접 온라인 시동은 모터 권선에 전류 서지를 보내고 결합 부하에 기계적 토크 서지를 동시에 보냅니다. 펌프장에서 이러한 토크 스파이크는 모터가 시동될 때마다 샤프트 씰, 커플링 및 체크 밸브에 압력을 가하는 반면, 전기 돌입은 현장 배전 시스템 전체에 전압 저하를 일으킬 수 있습니다. 소프트 스타터는 단일 단계로 전압을 적용하는 대신 점진적으로 전압을 증가시켜 두 가지 문제를 모두 해결합니다.
| 시동 방법 | 상대 돌입 전류 | 기계적 충격 | 일반적인 응용 |
|---|---|---|---|
| 직접 온라인 | 높음 | 높음 | 소형 팬, 경량 펌프 |
| 스타델타 | 보통 | 보통, with transition bump | 중형 압축기 |
| 소프트 스타터 | 감소 및 조정 가능 | 낮고 증가된 토크 | 펌프, 스크류 압축기, 컨베이어 |
| 가변 주파수 드라이브 | 최저 | 최저, fully controlled | 속도 제어가 필요한 프로세스 펌프 |
에 대한 펌프용 소프트 스타터 특히 제어되지 않은 정지는 긴 배출 라인에서 워터 해머를 유발할 수 있으므로 제어된 감속은 제어된 램프 업만큼 가치 있는 경우가 많습니다. 적절하게 조정된 소프트 스타터는 시동 서지와 정지 과도 현상을 모두 줄여 반복적인 압력 스파이크에 노출될 수 있는 배관과 체크 밸브를 보호합니다.
헤비듀티 모터 소프트 스타터 패널: 통합 및 보호
소프트 스타터의 신뢰성은 설치된 패널만큼만 신뢰할 수 있습니다. 먼지가 많거나 부식성 환경에 있는 현장에서는 일반적으로 다음과 같은 특성을 지닌 고강도 모터 소프트 스타터 패널을 지정합니다.
- 먼지 유입이 우려되는 양압 환기 장치를 갖춘 설치 영역에 적합한 밀폐형 인클로저 등급
- 램프가 완료되면 작동 전류를 전달하여 사이리스터 스택 내부에서 발생하는 열을 줄이는 바이패스 접촉기
- 열 과부하, 위상 손실 및 회전자 잠김 상태를 다루는 통합 모터 보호 계전기
- 여러 부하에 걸쳐 시작 순서를 조정할 수 있도록 플랜트 제어 시스템에 통합하기 위한 통신 포트
- 표준 기준 온도뿐만 아니라 설치 현장의 주변 온도에 맞게 크기가 조정된 내부 열 관리
옥외 또는 반폐쇄 광산 설치용 패널은 내부식성 하드웨어 및 개스킷 도어의 이점도 있습니다. 습기 침투로 인한 패널 고장은 계획되지 않은 소프트 스타터 가동 중지 시간의 빈번한 원인이기 때문입니다.
집합 채굴 장비 구동: 다중 모터 부하 조정
여러 개의 대형 모터가 있는 분쇄 및 스크리닝 플랜트에서 시동 시퀀스의 제한 요소는 단일 모터인 경우가 거의 없습니다. 이는 업스트림 보호 기능을 중단하거나 이미 실행 중인 장비의 전압을 저하시키지 않고 현장 전기 공급 장치가 흡수할 수 있는 총 돌입 전류입니다.
처리 공장의 파쇄기, 스크린, 피더 및 컨베이어 모터의 조화로운 세트를 의미하는 집합 채광 장비 드라이브는 일반적으로 동시에 시작되지 않고 단계적으로 실행됩니다. 일반적인 순서 접근 방식에서는 무부하 상태에서 먼저 컨베이어를 가동하고 그 다음 스크린, 그 다음 피더, 마지막으로 하류의 자재 흐름이 깨끗한 것으로 확인되면 분쇄기를 가동합니다. 각 단계에 할당된 소프트 스타터를 사용하면 최대 수요가 들어오는 공급 장치 또는 백업 발전기 세트의 용량을 초과하지 않도록 사이트에서 시작 전류 소모를 시차를 두게 할 수 있습니다.
이 단계적 접근 방식은 기계 구성 요소도 보호합니다. 배출 컨베이어가 작동하기 전에 적재된 분쇄기를 시동하면 재료가 분쇄기 챔버에 정체되어 하루의 첫 번째 사이클에 피할 수 없는 과부하 상태가 발생할 수 있습니다.
소프트 스타터 램프 시퀀스가 모터 및 구동 부하를 보호하는 방법
이 단계적 순서는 이 페이지의 모든 소프트스타터 애플리케이션 뒤에 있는 작동 원리입니다. 제어된 램프 부분은 커플링, 벨트 및 체크 밸브의 기계적 응력이 감소되는 부분이며, 바이패스 단계는 모터가 작동 속도에 도달하면 스타터 자체가 지속적인 열 노출로부터 보호됩니다.
모터 및 시동기 수명을 연장하는 유지 관리 방법
- 단일 지점 판독값에 의존하지 않고 시간 경과에 따른 와인딩 및 베어링 온도 추세를 파악합니다. 상승 추세는 종종 몇 주까지 고장이 발생하기 전에 발생하기 때문입니다.
- 먼지 축적은 사이리스터 과열의 주요 원인이므로 정해진 일정에 따라 소프트 스타터 방열판과 냉각 팬을 검사하십시오.
- 샤프트 전류 손상은 점진적으로 발생하고 육안 검사에서는 명확하지 않으므로 가혹한 부하 모터에서 매년 샤프트 접지 링과 베어링 절연 저항을 확인하십시오.
- 원래 부하에 맞게 조정된 설정이 더 이상 적절하지 않을 수 있으므로 프로세스 변경 후 소프트 스타터 램프 및 전류 제한 설정을 확인하십시오.
- 진동으로 인해 초기 작동 중에 패스너가 더 빨리 느슨해지기 때문에 작동 첫 주 후에 토대 및 커플링 하드웨어의 토크를 확인합니다.
애플리케이션별 모터 및 스타터 선택 체크리스트
| 신청 | 자동차 의무 등급 | 권장 시작 방법 | 주요 고려사항 |
|---|---|---|---|
| 원천 펌프 | 가혹한 임무, 프리미엄 효율성 | 정지 제어 기능이 있는 소프트 스타터 | 종료 시 수격 현상 방지 |
| 암석 분쇄기 | 분쇄기 의무, 높은 서비스 팩터 | 토크 제한이 높은 소프트 스타터 | 기어박스의 충격 부하 여유 |
| 경사 컨베이어 | 높음 torque gearmotor | 소프트 스타터 또는 가변 주파수 드라이브 | 완전 부하 시 이탈 토크 |
| 스크류 압축기 | 프리미엄 효율성, TEFC 인클로저 | 전류 제한이 있는 소프트스타터 | 다운스트림 밸브와의 조화된 시작 |
| 스크리닝 공장 | 가혹한 작업, 진동 등급 | 순차형 소프트스타터 패널 | 공장 전반에 걸쳐 조정된 시작 순서 |
자주 묻는 질문
Q1: 표준 TEFC 모터와 가혹한 부하 모터의 차이점은 무엇입니까?
가혹한 용도의 모터에는 내부식성 하드웨어, 업그레이드된 절연 시스템, 샤프트 접지 조항, 표준 모터가 장기간 견딜 수 없는 먼지, 습기 및 진동을 견딜 수 있는 더 높은 서비스 요소가 추가됩니다.
Q2: 펌프 모터를 온라인으로 직접 시동하는 대신 소프트스타터를 사용하는 이유는 무엇입니까?
소프트 스타터는 전압과 토크를 점진적으로 높여 공급 장치의 전기 돌입과 커플링, 씰 및 배관의 기계적 충격을 줄이고 배출 라인의 수격 현상을 방지하는 데 도움이 되는 제어된 정지 기능을 제공할 수도 있습니다.
Q3: 크러셔용 모터는 일반 산업용 모터와 어떻게 다릅니까?
Crusher duty motors are built with reinforced shafts, higher pullout torque margins and bearings rated for repeated shock loading, since crushing applications generate torque spikes far above steady running torque during jam events.
Q4: Can multiple motors on a mining plant share one soft starter panel?
Some panels are designed with multiple starter modules to sequence several motors, but each motor still needs its own protection relay and current path, and the starting sequence must be coordinated so peak demand does not exceed supply capacity.
Q5: Does premium efficiency matter on intermittently used equipment?
The energy savings are smaller on low run-hour equipment, but the reduced heat rise still benefits reliability, so premium efficiency is often justified even outside continuous duty applications where downtime cost is high.
