S 시리즈 감속기에는 어떤 장착 위치(M1-M6)를 사용할 수 있습니까?

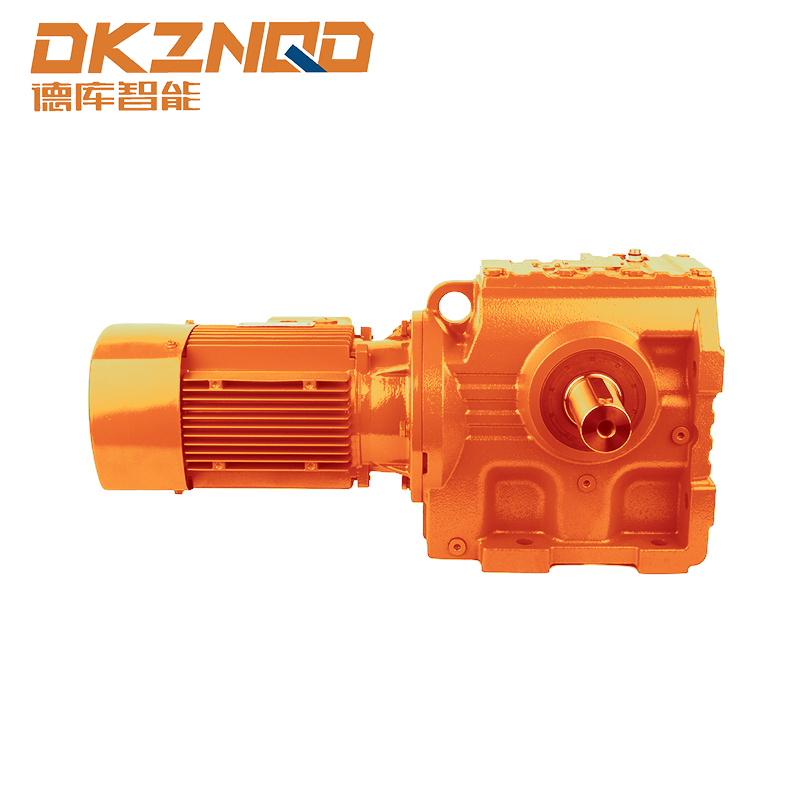

S 시리즈 헬리컬 웜 기어모터 소개

는 S 시리즈 헬리컬 웜 기어모터 컴팩트한 디자인, 높은 토크 전달력, 다양한 작동 조건에서의 신뢰성으로 인해 산업 기계에 널리 사용됩니다. 이해하기 장착 위치(M1-M6) 이러한 기어 유닛은 최적의 성능을 달성하고 기계적 호환성을 보장하려는 엔지니어와 시스템 설계자에게 필수적입니다.

이 기사에서는 S 시리즈 감속기에 사용할 수 있는 특정 장착 위치를 자세히 살펴보고 다양한 산업 분야에서의 구성, 장점 및 실제 응용 분야를 살펴봅니다.

장착 위치 개요(M1-M6)

S 시리즈 감속기는 M1부터 M6까지 분류된 다양한 장착 방향을 지원하도록 설계되었습니다. 각 장착 위치는 모터 하우징에 대한 입력 및 출력 샤프트의 고유한 배열에 해당합니다. 올바른 장착 위치 선택은 다음과 같은 영향을 미칩니다.

• 운영 효율성 및 토크 전달
• 제한된 공간에서의 설치 용이성
• 유지보수 접근성 및 안전 규정 준수

다음은 각 장착 위치와 해당 용도에 대한 자세한 설명입니다.

M1 위치: 수평 발 장착

는 M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• 컨베이어 및 자재 취급 시스템
• 바닥 설치가 선호되는 포장 기계
• 높은 토크 부하에서 안정적인 정렬이 필요한 애플리케이션

M1 장착의 장점은 다음과 같습니다. 윤활 및 검사를 위한 쉬운 접근 , 산업용 기어 설정에 일반적으로 사용되는 표준화된 기본 치수와의 호환성.

M2 위치: 수평 플랜지 장착

M2 구성에는 직접 연결을 위해 출력 샤프트 끝에 플랜지가 있는 수평 설치가 포함됩니다. 이 방향은 다음과 같은 경우에 적합합니다.

• 추가 브래킷 없이 회전 기계에 직접 통합
• 샤프트 정렬이 중요한 펌프, 압축기 및 팬 드라이브
• 제한된 수평 공간에 컴팩트한 설치가 필요한 애플리케이션

는 M2 flange mount 진동 전달을 줄입니다 발 장착형 제품에 비해 설치가 간편합니다.

M3 위치: 수직 샤프트 아래로

M3 구성에서는 출력 샤프트가 아래쪽을 향합니다. 이는 다음과 같이 수직 방향의 기계에 연결할 때 특히 유용합니다.

• 화학 또는 식품 가공 공장의 믹서 및 교반기
• 수직 컨베이어 및 엘리베이터
• 최소한의 샤프트 확장으로 직접 하향 구동이 필요한 애플리케이션

이 장착 방향은 다음과 같은 이유로 윤활 및 밀봉을 신중히 고려해야 합니다. 중력 구동 오일 분배 기어를 따라.

M4 위치: 수직 샤프트 위로

M4는 출력 샤프트가 위쪽을 가리키는 M3의 반대입니다. 일반적으로 다음 분야에 적용됩니다.

• 상향 이동이 가능한 버킷 엘리베이터 및 수직 컨베이어
• 토크 전달이 재료를 위쪽으로 이동시켜야 하는 산업용 믹서
• 컴팩트한 수직 정렬을 위해 연결된 메커니즘 아래에 기어 유닛을 설치하는 상황

는 M4 position necessitates 최적화된 윤활 라우팅 웜 및 헬리컬 기어 전체에 균일한 오일 분배를 보장합니다.

M5 위치: 수평 샤프트 측면 장착

M5는 감속기가 측면에 장착된 수평 방향을 나타냅니다. 이 직책은 다음을 위해 선택되었습니다.

• 측면 기어 설치가 필요한 공간 제약이 있는 기계
• 오프셋 드라이브 포인트가 있는 컨베이어 시스템에 통합
• 최소한의 설치 공간으로 모터와 구동 샤프트 사이의 향상된 정렬이 필요한 애플리케이션

측면 장착 가능 기계적 안정성을 강화하다 소형 시스템에서는 맞춤형 브래킷이나 지지대가 필요할 수 있습니다.

M6 위치: 플랜지 수직

M6 구성은 수직 샤프트 방향과 플랜지 장착을 결합합니다. 주요 이점은 다음과 같습니다.

• 수직 모터 또는 펌프에 대한 직접 연결을 용이하게 합니다.
• 높이 제한이 있거나 바닥 공간이 제한된 곳에 설치하는 데 이상적입니다.
• 고부하 수직 적용 분야의 토크 분포 개선

M6 포지셔닝은 종종 정확한 정렬을 요구하며 다음과 같은 이점을 얻을 수 있습니다. 진동 감쇠 마운트 장기적인 운영 안정성을 보장합니다.

장착 선택을 위한 실제 고려 사항

올바른 장착 위치를 선택하는 것은 기계적 결정 그 이상입니다. 여기에는 작동 환경, 접근성 및 유지 관리 요구 사항을 고려하는 것이 포함됩니다. 엔지니어는 다음을 고려해야 합니다.

• 부하 방향 및 토크 요구 사항
• 윤활 분포 및 기어 오일 유지
• 공간 제약 및 기존 기계와의 통합
• 검사 용이성, 서비스 용이성 및 안전 규정 준수

이러한 고려 사항을 준수하면 최적의 성능과 연장된 수명 기어 유닛의.

S 시리즈 장착 위치 비교표

결론

M1-M6 장착 위치 이해 S 시리즈 헬리컬 웜 기어모터 이를 통해 엔지니어는 설치, 토크 전달 및 시스템 수명과 관련하여 정보에 근거한 결정을 내릴 수 있습니다. 각 위치는 특정 작동 요구 사항에 맞는 고유한 이점을 제공하여 다양한 산업 시나리오에서 감속기가 안정적으로 작동하도록 보장합니다.

윤활, 정렬 및 접근성을 고려한 적절한 선택은 산업용 기어 시스템의 성능과 유지 관리 효율성을 크게 향상시킬 수 있습니다.

FAQ

Q1: M1과 M2 장착 위치의 차이점은 무엇입니까?

M1은 수평 풋 장착형인 반면 M2는 수평 장착용 플랜지를 사용하므로 기계와의 직접 결합 및 향상된 진동 제어에 적합합니다.

Q2: S 시리즈 감속기를 수직 위치에서 작동할 수 있습니까?

예, M3, M4 및 M6은 수직 설치가 가능하며 윤활 및 정렬에 세심한 주의를 기울여 안정적인 작동을 보장합니다.

Q3: 공간이 제한된 설정에 가장 적합한 장착 위치는 무엇입니까?

M5(수평 측면 장착) 및 M6(수직 플랜지)는 바닥 공간이 제한된 소형 설치에 이상적입니다.

Q4: 장착 위치가 유지 관리 요구 사항에 영향을 줍니까?

예, M3 및 M4와 같은 위치에는 세심한 윤활 라우팅이 필요한 반면 M1 및 M2는 검사 및 서비스를 위해 더 쉽게 접근할 수 있습니다.
