1. 서론: 직각 동력 전달의 조용한 변화
수십 년 동안 웜기어 감속기는 작은 설치 공간과 높은 감속비로 인해 직각 동력 전달을 위한 기본 선택이었습니다. 그러나 에너지 효율성, 신뢰성 및 총 소유 비용 절감에 대한 산업적 요구로 인해 웜 드라이브 기술의 근본적인 약점이 드러났습니다. 다음을 입력하세요. BKM 하이포이드 기어 감속기 — 헬리컬 기어와 하이포이드 기어링의 장점을 결합한 차세대 하이포이드 기어모터입니다. 정밀하게 설계된 BKM 시리즈는 기존 웜 드라이브에 비해 최대 30% 더 높은 효율성, 상당히 낮은 작동 온도 및 연장된 서비스 수명을 제공합니다. 이 문서에서는 기술적인 데이터 기반 비교를 통해 이유를 설명합니다. BKM 하이포이드 기어 모터 솔루션은 컨베이어, 자재 취급 및 산업 자동화 전반에 걸쳐 웜 감속기를 빠르게 대체하고 있습니다.
2. 근본적인 차이점: 하이포이드 vs. 웜기어 감속기
성능 격차를 이해하려면 기하학적 구조와 접촉 메커니즘을 조사해야 합니다. 웜 드라이브는 브론즈 휠과 맞물리는 나사형 웜으로 구성되어 넓은 접촉 영역에 걸쳐 미끄럼 마찰을 발생시킵니다. 대조적으로, 고효율 하이포이드 기어박스 효율성을 위해 최적화된 롤링 및 슬라이딩 동작을 갖춘 오프셋 나선형 베벨형 톱니를 사용합니다. 아래 표에는 중요한 차이점이 요약되어 있습니다.
| 매개변수 | 기존 웜 드라이브 | BKM 헬리컬-하이포이드 기어 유닛 |
|---|---|---|
| 접촉 패턴 | 슬라이딩 지배(높은 마찰) | 롤링 제어 슬라이딩(낮은 마찰) |
| 단일 스테이지 효율성(i=10:1) | 55 – 75% | 90 – 94% |
| 윤활 요구 사항 | 고점도, 잦은 교환 | 저점도, 연장된 간격 |
| 발열 | 높음(냉각 필요) | 낮음(자연 대류가 충분함) |
| 백드라이버빌리티 | 자동 잠금(백드라이브 없음) | 부분적 역구동성(일부 부하에서는 더 안전함) |
| 서비스 수명(L10h) | 일반 8,000 – 12,000시간 | 일반 25,000 – 40,000시간 |

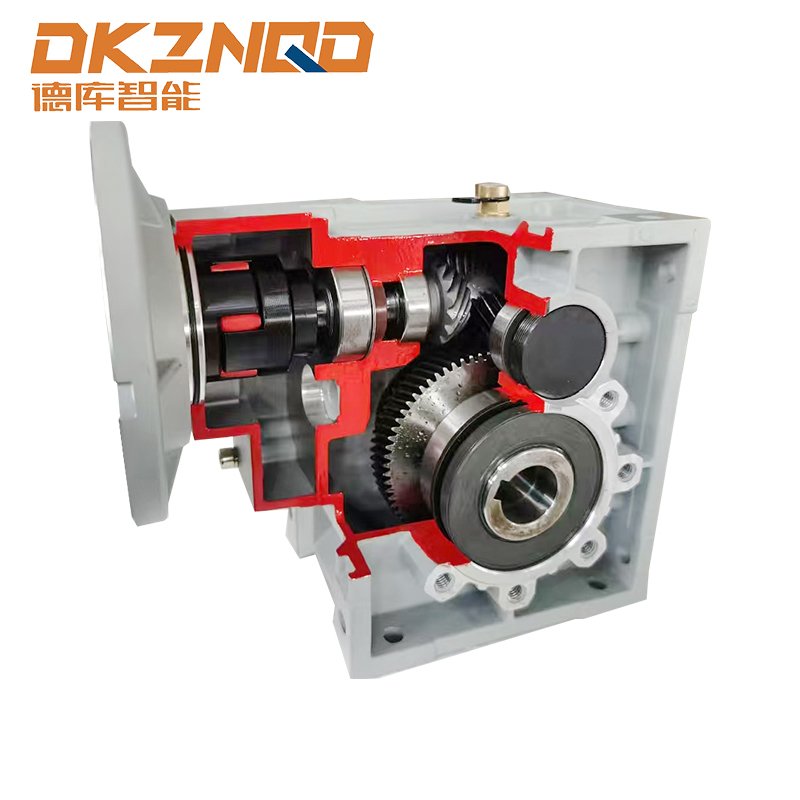

는 BKM 시리즈 하이포이드 감속기 하중이 가해질 때 최적의 톱니 접촉을 유지하는 케이스 침탄 연삭 하이포이드 기어를 사용합니다. 이 설계는 웜 세트를 괴롭히는 심한 미끄럼 마찰을 제거하여 에너지 손실과 열 응력을 직접적으로 낮춥니다.
3. 효율성 이점: 획기적인 에너지 절약
효율성은 전환의 가장 강력한 이유입니다. 연속 작동 애플리케이션(예: 24/7 컨베이어 시스템)의 현장 데이터에 따르면 웜 기어 감속기는 일반적으로 공칭 부하에서 50~70% 효율로 작동하고 시작-정지 또는 부분 부하 조건에서는 더 떨어집니다. 대조적으로, 직각 하이포이드 기어모터 BKM 시리즈와 마찬가지로 넓은 토크 범위에서 92~96%의 효율을 달성합니다. 다음 SVG는 세 가지 감속비(10:1, 20:1, 30:1)에서의 비교 효율성 곡선을 보여줍니다.
실제 사례: 15개의 컨베이어 구동 장치(각 2.2kW)를 하루 16시간, 주 5일 운영하는 물류 센터. 웜 드라이브(평균 효율 68%)를 다음으로 교체 BKM 하이포이드 기어모터 (93% 효율성) 연간 에너지 소비량을 96,500kWh에서 70,600kWh로 줄여 전기 비용을 연간 25,900kWh 및 USD 2,800 절감합니다($0.11/kWh). 이러한 효율성 향상으로 CO2 배출량도 연간 약 11톤 감소합니다.
4. 열 성능 및 작동 신뢰성
열은 기어박스 수명의 적입니다. 웜 드라이브는 손실된 에너지를 열로 변환하며 연속 사용 시 표면 온도가 80~95°C에 도달하는 경우가 많습니다. 이로 인해 오일 산화가 가속화되고 씰 성능이 저하되며 기어 수명이 단축됩니다. 대조적으로, BKM 하이포이드 기어 감속기 더 높은 효율성과 최적화된 윤활 채널로 인해 30~40°C 더 낮은 온도에서 작동합니다. 낮은 열 응력은 세 가지 정량적 이점을 제공합니다.
- 오일 교환 간격 연장: 웜 드라이브는 2,500~4,000시간마다 오일을 교체해야 하는 경우가 많습니다. BKM 하이포이드 장치는 합성 윤활유를 사용하여 8,000-10,000시간을 달성합니다.
- 씰 무결성: 60°C의 배수통 온도와 90°C에서는 씰 엘라스토머 노화가 3배 느려져 누출 위험이 제거됩니다.
- 더 높은 간헐적 과부하 용량: 하이포이드 기어는 열 차단 없이 150% 피크 토크를 유지할 수 있는 반면, 웜 드라이브는 톱니 긁힘 위험이 있습니다.
포장 기계 케이스(사용률: 80% 부하, 주변 온도 35°C)에서 웜 기어박스는 11개월 후에 온도 경보를 작동시켰습니다. BKM 직각 하이포이드 기어모터 열 관련 유지보수 없이 36개월 이상 작동되었습니다.
5. 유연성이 뛰어난 컴팩트한 직각 디자인
기존 웜 드라이브는 직각 소형화가 뛰어나지만 BKM 나선형 하이포이드 아키텍처는 중공 샤프트 또는 풋 장착 옵션을 제공하면서 축 길이를 일치시키거나 심지어 줄입니다. 하이포이드 오프셋을 사용하면 동일한 비율에 대해 더 낮은 중심 거리를 허용하여 좁은 기계 프레임에 더 쉽게 통합할 수 있습니다. 주요 설계 장점:
- BKM 시리즈는 56~112mm의 입력 직경, 최대 1500Nm의 토크 범위, 5:1~200:1(2단계 나선형-하이포이드)의 비율을 제공합니다.
- 범용 장착: 성능 저하 없이 풋, 플랜지 또는 샤프트 장착.
- 낮은 소음 방출: 하이포이드 메싱은 본질적으로 웜 슬라이딩보다 조용합니다. 일반적으로 1450rpm에서 65dBA 대 78dBA입니다.
는 combination of BKM 헬리컬-하이포이드 감속기 정밀한 접지 기어링을 갖춘 기하학적 구조는 웜 감속기를 35% 능가하는 출력 밀도를 제공합니다. 즉, 더 작은 공간에서 더 많은 토크를 제공합니다.
6. 수명주기 비용 분석(LCA): 5년 관점
하이포이드 기어모터의 초기 구매 가격은 동급 웜 드라이브보다 15~20% 높을 수 있지만 총 소유 비용(TCO)은 다른 이야기를 말해줍니다. 아래 표는 5년간(연속 작동, 8,760h/년) 일반적인 2.2kW, 비율 15:1 적용을 비교합니다.
| 비용 구성 요소 | 웜 드라이브(기존) | BKM 하이포이드 기어모터 |
|---|---|---|
| 최초 구매 | $520 | $610 |
| 에너지 비용(5년, $0.11/kWh) | $1,860 | $1,240 |
| 오일 교환(인건비 윤활제) | $360 (6개 변경) | $90 (2개 변경) |
| 교체 부품 / 가동 중지 시간 | $450(예상 씰 베어링 고장) | $50 (예방 전용) |
| 총 5년 TCO | $3,190 | $1,990 |
이렇게 38% 더 낮은 TCO는 업그레이드를 정당화하며 일반적으로 18~24개월 내에 ROI를 달성합니다. 20개 유닛의 경우 연간 절감액은 $10,000를 초과합니다.
7. 실제 애플리케이션 성능
문서화된 두 가지 업계 사례(브랜드 참조 없음)는 전환을 강조합니다.
사례 A - 자동차 조립 컨베이어
기존 웜 드라이브(30개 장치)는 열팽창으로 인해 자주 막히는 문제가 있었고 매달 오일을 보충해야 했습니다. BKM 하이포이드 기어모터로 개조한 후 2년 동안 가동 시간이 11% 증가하고 유지 관리 작업 주문이 78% 감소했습니다. 공장은 모터 입력에서 측정된 평균 28%의 에너지 절감을 보고했습니다.
사례 B – 식음료 병 충전 라인
습도가 높은 환경으로 인해 웜 드라이브 부식 및 윤활유 유화가 발생했습니다. BKM의 스테인레스 스틸 출력 플랜지 버전 고효율 하이포이드 기어박스 IP65 보호를 제공하고 청소 중단 시간을 60% 줄였으며 3년 연속 예정되지 않은 교체를 제거했습니다.
는se examples confirm that the BKM 시리즈 하이포이드 감속기 단순한 효율성 수치를 넘어 실제 운영상 문제점을 해결합니다.
8. 기술 사양 및 선택 기준
평가할 때 직각 하이포이드 기어모터 업그레이드의 경우 BKM 제품 라인에서 일반적으로 사용 가능한 다음 매개변수를 고려하십시오.
- 공칭 토크: 50~1500Nm(프레임 크기에 따라 다름)
- 감속비(단일 스테이지 하이포이드): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
- 2단계 조합(나선형 하이포이드): 최대 200:1
- 출력축의 허용 레이디얼 하중: 최대 8,000N
- 최대 부하 시 효율성: 90~96%(비율이 높을수록 약간 감소)
- 작동 온도 범위: 보조 냉각 없이 -25°C ~ 50°C
올바른 크기를 선택하려면 서비스 계수(일반적으로 컨베이어 작업의 경우 1.2~1.5)를 일치시키고 열 등급을 확인해야 합니다. BKM 하이포이드 장치는 열을 덜 발생시키기 때문에 동일한 애플리케이션에 대해 웜 드라이브에 비해 프레임 크기를 한 단계 더 작게 허용하여 관성과 비용을 줄이는 경우가 많습니다.
9. 자주 묻는 질문
Q1: BKM 하이포이드 기어모터는 기계적 수정 없이 기존 웜 드라이브를 직접 교체할 수 있습니까?
대부분의 경우 그렇습니다. BKM 장치는 표준 IEC 플랜지 입력과 상호 교환 가능한 출력 샤프트 치수(중실 또는 중공)로 설계되었습니다. 그러나 장착 구멍 패턴과 샤프트 높이를 확인하십시오. 일부 레거시 프레임에는 어댑터 플레이트가 필요할 수 있습니다. 전체 길이는 비슷하거나 더 짧은 경우가 많습니다.
Q2: 저속 또는 부분 부하에서도 효율성 이점이 유지됩니까?
예. 웜 드라이브는 경계 윤활 조건으로 인해 낮은 속도(300rpm 입력 미만)에서 급격한 효율성 저하를 경험합니다. BKM 하이포이드 기어는 50rpm 출력에서도 85% 이상의 효율을 유지하므로 가변 주파수 구동(VFD) 애플리케이션에 탁월합니다.
Q3: BKM 하이포이드 감속기는 웜 드라이브처럼 자동 잠금 기능이 있습니까?
아니요, 하이포이드 기어는 본질적으로 자체 잠금 기능이 없습니다. 백스톱 기능이 필요한 애플리케이션의 경우 외부 브레이크 또는 백스톱 장치를 추가해야 합니다. 그러나 마찰이 적기 때문에 백드라이빙이 가능해 수동 조정이나 안전 해제에 유리합니다.
Q4: BKM 하이포이드 감속기에는 어떤 윤활유를 권장합니까?
합성 PAO 또는 폴리글리콜 기반 ISO VG 150-220 오일이 표준으로, 배수 간격이 연장되고 온도에 따라 점도가 안정적으로 유지됩니다. 웜 드라이브와 달리 몰리브덴 첨가제가 필요하지 않아 장기적인 화학적 분해가 줄어듭니다.
Q5: 웜에서 하이포이드로 업그레이드할 때 예상되는 일반적인 투자 회수 기간은 얼마나 됩니까?
에너지 절약만을 기준으로 하면(연간 3000 작동 시간, $0.12/kWh 가정) 투자 회수 기간은 12~30개월입니다. 유지보수 감소를 포함하면 투자 회수 기간은 18개월 미만인 경우가 많습니다. 많은 산업 사용자는 처음 2년 이내에 완전한 ROI를 경험합니다.
10. 결론: 하이포이드 대 웜에 대한 평결
는 engineering advantages of the BKM 하이포이드 기어 감속기 더 이상 틈새 시장이 아닙니다. 업계 전반에 걸쳐 직각 드라이브 사양을 재편하고 있습니다. 뛰어난 효율성(92~96% 대 55~75%), 극적으로 낮은 작동 온도, 연장된 수명, 5년간 30~40% 더 낮은 총 소유 비용을 통해 결정은 분명합니다. 웜 드라이브는 정적 부하 유지 또는 극도로 낮은 속도 애플리케이션(10rpm 미만)에 대한 관련성을 유지하지만 동적, 연속 부하 또는 에너지에 민감한 시스템은 BKM 하이포이드 기어모터의 이점을 누릴 수 있습니다. 공장 관리자가 탄소 감소 목표를 달성하고 운영 비용을 절감하기 위해 노력함에 따라 웜에서 웜으로의 전환이 이루어지고 있습니다. 고효율 하이포이드 기어박스 기술은 단순한 업그레이드가 아니라 전략적 필수 요소입니다.
자세한 크기 조정 및 적용 지원에 대해서는 해당 기술 문서를 참조하십시오. BKM 시리즈 하이포이드 감속기 또는 모션 제어 전문가에게 문의하세요. 직각 동력 전달의 미래는 하이포이드이며 BKM 제품군이 이를 선도합니다.
2025년 6월 5일
