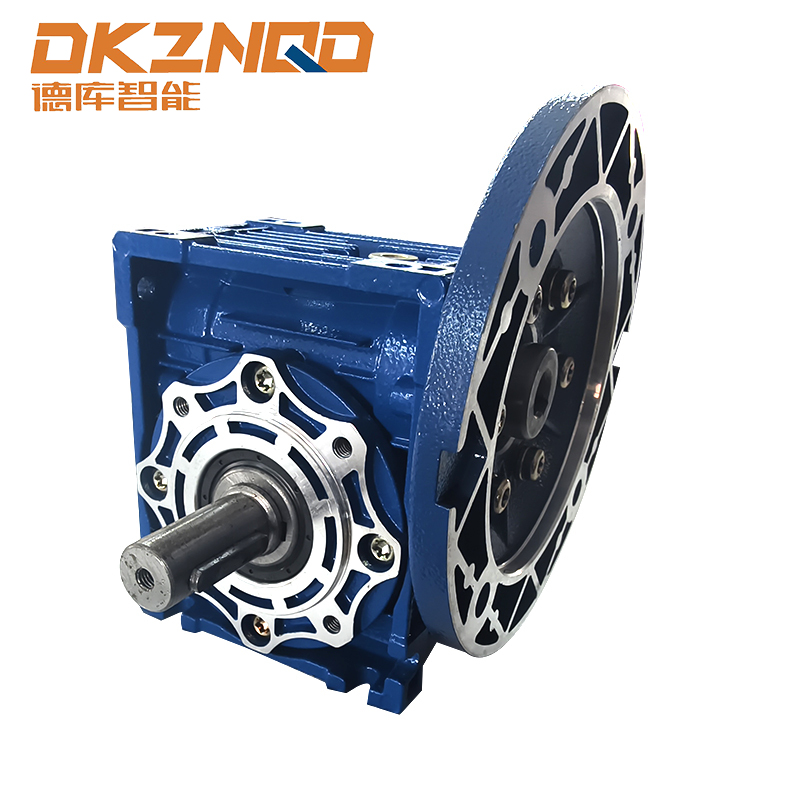

RV 웜기어 감속기란 무엇이며 어떻게 작동합니까?

산업 기계 및 자동화 영역에서는 동력과 동작의 효율적인 전달이 가장 중요합니다. 이러한 목적으로 설계된 다양한 구성 요소 중에서 감속기는 모터의 출력 속도와 토크를 애플리케이션에 필요한 수준으로 조정하는 데 중요한 역할을 합니다. 이 카테고리에서 특히 주목할만한 유형 중 하나는 RV 웜 기어 감속기입니다. 이 장치는 사이클로이드 드라이브와 웜 기어 드라이브의 독특한 조합으로 유명하며 높은 토크 출력, 뛰어난 충격 부하 용량 및 컴팩트한 크기를 제공하는 메커니즘을 제공합니다. 설계 원리, 작동 메커니즘 및 적절한 응용 프로그램을 이해합니다. RV 웜기어 감속기 까다로운 환경에서 최적의 성능과 신뢰성을 추구하는 엔지니어와 설계자에게 필수적입니다.

"RV"라는 용어는 종종 "회전 벡터"의 약어로, 회전력을 효율적으로 관리하는 감속기의 능력을 암시합니다. 이 디자인은 두 가지 속도 감소 단계를 독창적으로 통합합니다. 기본 단계에는 일반적으로 웜 기어 세트가 포함되고, 두 번째 단계에는 사이클로이드 바람개비 메커니즘이 사용됩니다. 이 하이브리드 접근 방식을 통해 RV 웜 기어 감속기는 낮은 효율 및 제한된 충격 저항과 같은 표준 웜 기어박스에 내재된 일부 제한 사항을 극복하는 동시에 높은 감속비 및 소형성과 같은 장점을 유지할 수 있습니다. 그 결과 수많은 정밀 모션 제어 시스템의 초석 역할을 하는 강력하고 뛰어난 성능을 갖춘 구성 요소가 탄생했습니다.

기본 설계 및 구성 요소

RV 웜 기어 감속기의 아키텍처는 복잡하면서도 우아하며 내구성과 성능을 위해 설계되었습니다. 그 구성은 기능을 달성하기 위해 함께 작동하는 여러 주요 구성 요소로 나눌 수 있습니다. 첫 번째 주요 요소는 웜기어 입력단입니다. 입력축과 모터에 연결되는 구동부품인 웜스크류와 웜휠로 구성됩니다. 웜 스크류가 회전함에 따라 나사산이 웜 휠의 톱니와 맞물려 휠이 회전하게 됩니다. 이 단계에서는 초기의 실질적인 속도 감소와 토크 증가가 제공됩니다.

두 번째이자 정의 단계는 사이클로이드 감소 메커니즘입니다. 이 부품은 편심 캠, 사이클로이드 디스크, 링 핀 및 출력 메커니즘을 포함한 일련의 구성 요소로 구성됩니다. 웜휠의 움직임은 편심 캠으로 전달됩니다. 그런 다음 이 캠은 주변에 구멍이 있는 잎 모양의 강낭콩 모양을 가진 두 개의 사이클로이드 디스크를 구동합니다. 이 디스크는 감속기 케이스에 들어 있는 고정 핀 링과 맞물립니다. 편심 캠의 움직임으로 인해 사이클로이드 디스크가 복잡한 진동 회전을 겪게 됩니다. 그러나 디스크는 고정 핀에 의해 제한되기 때문에 디스크의 움직임은 출력 샤프트의 느리고 제어된 회전으로 변환됩니다. 이 2단계 프로세스는 RV 웜 기어 감속기에 놀라운 특성을 부여합니다.

중요한 디자인 특징은 사전 로드된 테이퍼 롤러 베어링 통합 배열. 이 베어링 시스템은 작동 중에 감속기가 받는 높은 하중과 모멘트를 지원하는 역할을 합니다. 이는 구조적 강성을 보장하고 하중 시 편향을 최소화하며 장치의 뛰어난 위치 정확도와 수명에 기여합니다. 또한 전체 어셈블리는 주로 철이나 알루미늄으로 주조된 견고한 고강도 케이스 내에 보관되어 오염 물질로부터 보호하고 모든 내부 구성 요소의 정밀한 정렬을 유지합니다. 견고한 구조는 중부하 작업에 널리 사용되는 주된 이유입니다.

운영원리 및 주요특징

RV 웜기어 감속기의 작동은 기계적 정밀도의 교향곡입니다. 웜스크류를 회전시키면서 입력축에 전원을 인가합니다. 웜 스크류와 웜 휠 사이의 맞물림으로 1차 감소가 이루어집니다. 이제 더 느리게 회전하는 웜휠은 사이클로이드 스테이지의 편심 캠을 구동합니다. 이 캠의 회전은 사이클로이드 디스크에 편심 운동을 전달합니다. 이 디스크가 움직일 때 로브가 고정된 링 핀 내부 주위를 굴러갑니다. 편심 캠이 완전히 회전할 때마다 사이클로이드 디스크는 디스크의 로브 수와 고정 핀 수의 차이와 동일한 로브 수만큼 전진합니다. 이 조치로 인해 두 번째 단계에서는 매우 높은 감속비가 발생합니다.

이 두 단계의 조합을 통해 RV 웜 기어 감속기는 종종 30:1에서 100:1 이상에 이르는 매우 높은 단일 단계 감속비를 달성할 수 있습니다. 최종 출력은 크게 감소된 속도와 크게 증폭된 토크로 출력 샤프트가 부드럽고 연속적으로 회전하는 것입니다. 이 디자인의 가장 큰 장점 중 하나는 탁월한 충격 부하 저항 . 부품의 강도와 함께 사이클로이드 디스크 로브와 링 핀 사이의 넓은 접촉 면적을 통해 감속기는 다른 유형의 기어박스를 손상시키거나 파괴할 수 있는 갑작스럽고 강렬한 충격 하중을 흡수하고 견딜 수 있습니다.

또 다른 결정적인 특징은 높은 비틀림 강성과 최소 백래시 . 비틀림 강성은 하중이 가해질 때 비틀림에 대한 감속기의 저항을 말하며, 이는 포지셔닝 시스템의 정확성을 유지하는 데 중요합니다. 여러 접점이 있는 사이클로이드 메커니즘의 고유 설계로 인해 입력 샤프트와 출력 샤프트 사이에 자유로운 움직임이나 "유격"이 거의 발생하지 않습니다. 이러한 낮은 백래시는 로봇 팔이나 CNC 기계와 같이 반복 가능하고 정밀한 모션이 필요한 응용 분야에 필수적입니다. 또한 표준 웜 기어 감속기는 효율성이 낮은 것으로 알려져 있지만 사이클로이드 단계에 롤링 동작을 통합하면 RV 웜 기어 감속기의 전체 효율성이 향상되어 연속 작동을 위한 에너지 절약형 선택이 됩니다.

적용상의 장점과 한계

RV 웜기어 감속기의 독특한 디자인은 다양한 까다로운 산업 작업에 적합한 독특한 이점을 제공합니다. 가장 유명한 장점은 높은 충격 부하를 처리할 수 있는 탁월한 능력입니다. 따라서 갑작스럽고 심각한 부하 변화가 흔히 발생하는 자재 취급 장비, 파쇄기 또는 건설 기계와 같은 응용 분야에 이상적인 선택입니다. 내부 구성 요소의 견고성은 이러한 열악한 조건에서도 안정적인 작동과 긴 서비스 수명을 보장합니다.

게다가, 그것의 컴팩트하고 공간 절약형 디자인 큰 장점이다. 높은 출력 밀도와 토크 출력에도 불구하고 RV 웜 기어 감속기는 유사한 성능을 제공하는 다른 감속기 유형에 비해 설치 공간이 더 작은 경우가 많습니다. 이러한 컴팩트함은 공간이 매우 중요한 현대 기계 설계에서 매우 중요합니다. 앞서 언급한 바와 같이 높은 비틀림 강성과 낮은 백래시는 정밀 응용 분야에 최고의 선택입니다. 여기에는 베이스, 팔, 어깨 관절에서 흔히 볼 수 있는 산업용 로봇에서의 광범위한 사용이 포함되며, 무거운 탑재량을 운반할 수 있는 강도와 올바른 위치 지정의 정확성을 제공합니다.

그러나 다른 엔지니어링 구성 요소와 마찬가지로 제한이 없는 것은 아닙니다. 주요 고려 사항은 비용입니다. Rv 웜 기어 감속기의 제조 공정은 복잡하여 고정밀 가공 및 조립이 필요합니다. 결과적으로 이러한 장치는 일반적으로 표준 웜 기어박스나 헬리컬 기어 감속기보다 가격이 더 비쌉니다. 이러한 더 높은 초기 투자는 성능, 내구성 및 정밀도에 대한 응용 분야의 요구 사항에 따라 정당화되어야 합니다. 또 다른 고려 사항은 순수 웜 드라이브에 비해 효율성이 향상되었음에도 불구하고 일부 작동 범위에서는 효율성이 유성 기어 감속기의 효율성보다 여전히 낮을 수 있다는 것입니다. 따라서 에너지 소비가 주요 관심사인 지속적으로 실행되는 애플리케이션의 경우 이 요소를 다른 이점과 비교하여 평가해야 합니다.

다음 표에는 주요 장점과 고려 사항이 요약되어 있습니다.

일반적인 산업 응용 및 용도

RV 웜기어 감속기의 견고하고 정밀한 특성은 다양한 산업 분야에서 존재감을 보장합니다. 그 적용은 까다로운 조건에서 안정적인 전력 전송의 필요성에 따라 결정됩니다. 로봇공학 분야에서는 사실상 없어서는 안 될 존재입니다. 다관절 로봇 관절 이동에 필요한 토크를 제공하는 동시에 도구와 공작물의 정확한 위치 지정에 필요한 정확성과 강성을 보장하기 위해 이러한 감속기에 크게 의존합니다. 자동차 조립 라인부터 전자 부품 배치까지 RV 웜 기어 감속기는 현대 자동화를 정의하는 부드럽고 강력한 모션을 가능하게 합니다.

또 다른 중요한 사용 분야는 자재 취급 장비입니다. 공항 수하물 처리, 창고 유통 센터 또는 광산 작업 등의 컨베이어 시스템은 종종 이러한 감속기를 활용하여 롤러 또는 벨트를 구동합니다. 충격 부하 용량은 무거운 물건의 갑작스러운 시작, 정지 및 충격을 처리하는 데 중요합니다. 마찬가지로, 그들은 다음에서 발견됩니다. 게양 및 리프팅 기계 높은 토크 출력과 고유한 안전성(웜 드라이브는 일반적으로 자체 잠금 기능을 갖추고 역구동을 방지함)이 매달린 하중을 처리할 때 출력과 보안을 모두 제공하는 크레인 및 윈치와 같은 장치입니다.

식품 및 음료, 제약 및 포장 산업에서는 충전 기계, 팔레타이저 및 라벨링 시스템과 같은 기계에 이러한 감속기를 사용합니다. 이러한 설정에서는 성능 외에도 신뢰성과 위생이 중요합니다. 많은 RV 웜기어 감속기는 부식에 저항하고 세척 절차를 견딜 수 있는 밀봉된 하우징과 코팅으로 제공되므로 깨끗하고 멸균된 환경에 적합합니다. 다른 일반적인 응용 분야에는 건설 장비(예: 콘크리트 믹서, 굴삭기 선회 링), 인덱싱 테이블용 공작 기계 및 작고 견고한 소스에서 높은 토크, 저속 출력이 필요한 모든 상황이 포함됩니다.

선택 기준 및 유지 관리 지침

특정 응용 분야에 적합한 RV 웜기어 감속기를 선택하려면 여러 작동 매개변수에 대한 신중한 분석이 필요합니다. 주요 요인은 필수 요소입니다. 출력 토크 및 작동 속도 . 감속기는 정격 용량을 초과하지 않고 예상되는 충격 부하를 포함하여 응용 분야의 최대 토크를 처리할 수 있는 크기여야 합니다. 또한, 사용 가능한 입력 모터 속도에서 원하는 출력 속도를 달성하려면 감속비를 선택해야 합니다. 다른 중요한 요소로는 출력 샤프트에 작용하는 레이디얼 하중, 축방향 하중, 모멘트 하중과 같은 외부 하중의 유형과 크기가 있습니다. 이러한 힘은 출력 베어링에 의해 지원되며 정격을 초과하면 조기 고장이 발생할 수 있습니다.

운영 환경은 또 다른 중요한 선택 기준입니다. 주변 온도, 먼지 존재, 습기 또는 부식성 화학 물질과 같은 요인에 따라 특정 씰, 표면 처리 또는 특수 윤활제의 필요성이 결정됩니다. 예를 들어 극한의 온도에 적용하려면 적절한 점도와 열 안정성을 갖춘 윤활유가 필요합니다. 원하는 서비스 수명과 듀티 사이클(연속 작동과 간헐적 작동)도 선택 프로세스에 영향을 미쳐 감속기가 신뢰성 기대치를 충족하도록 보장합니다.

일단 설치되면 적절한 유지 관리가 RV 웜기어 감속기의 서비스 수명과 성능을 극대화하는 데 중요합니다. 가장 중요한 유지보수 작업은 정기적인 윤활 관리 . 올바른 유형과 양의 윤활유를 사용해야 하며, 작동 조건에 따라 제조업체가 권장하는 간격으로 교체해야 합니다. 오일 누출 및 오염 여부를 정기적으로 점검하는 것도 필수적입니다. 또한 정렬 불량, 베어링 마모 또는 기타 내부 문제의 조기 지표가 될 수 있는 비정상적인 소음이나 진동을 정기적으로 확인하는 것이 중요합니다. 모든 장착 볼트가 단단히 고정되어 있고 장치에 사양 이상의 하중이 가해지지 않도록 하면 장기간 문제 없이 작동하는 데 도움이 됩니다. 이러한 감속기는 내구성을 고려하여 설계되었지만 기본적인 유지 관리를 소홀히 하면 가동 중지 시간을 피할 수 있고 수리 비용이 많이 들 수 있습니다.

결론적으로, RV 웜 기어 감속기는 웜과 사이클로이드 기어의 장점을 완벽하게 결합한 동력 전달 설계의 정점으로 자리잡고 있습니다. 높은 토크 용량, 충격 하중에 대한 뛰어난 탄력성, 컴팩트한 크기, 최소 백래시 등 뛰어난 기능을 통해 가장 까다로운 산업 응용 분야를 위한 엔지니어링 솔루션을 제공합니다. 용접 로봇의 정밀한 접합부터 수많은 자재를 이동하는 컨베이어 벨트의 강력한 구동에 이르기까지 로봇의 역할은 매우 중요합니다. 초기 비용과 구체적인 효율성 특성으로 인해 모든 시나리오에 보편적인 선택이 될 수는 없지만 올바른 애플리케이션에서의 성능 이점은 부인할 수 없습니다. 강력하고 효율적일 뿐만 아니라 견고하고 안정적인 기계를 구축하려는 엔지니어에게는 원리와 적절한 적용을 이해하는 것이 기본입니다.
