헬리컬 기어모터가 선호되는 이유
헬리컬 기어모터 제공 뛰어난 효율성, 더 조용한 작동, 더 높은 부하 용량 스퍼 또는 웜기어 대안과 비교. 각진 톱니 디자인은 점진적인 맞물림을 가능하게 하여 힘을 더욱 균등하게 분배하고 기계적 응력을 줄여줍니다. 컨베이어 시스템에서 혼합 장비에 이르기까지 안정적이고 지속적인 동력 전달이 필요한 산업의 경우 헬리컬 기어모터는 내구성과 에너지 효율성 측면에서 지속적으로 뛰어난 성능을 발휘합니다.
실용적인 측면에서 헬리컬 기어모터는 다음을 달성할 수 있습니다. 기어단당 최대 98%의 전송 효율 , 산업용 드라이브 기술에서 가장 에너지 효율적인 옵션 중 하나입니다.
헬리컬 기어모터의 주요 장점
1. 높은 전송 효율
나선형 톱니 형상을 통해 여러 개의 톱니가 동시에 맞물려 더 큰 접촉 영역에 하중을 분산시킬 수 있습니다. 이로 인해 효율성 등급은 일반적으로 95%에서 98% 사이입니다. 단계별로 에너지 낭비를 줄이고 장기적으로 운영 비용을 절감합니다. 기어모터를 연중무휴 24시간 가동하는 시설의 경우 이러한 효율성 향상은 측정 가능한 전기 요금 절감으로 직접적으로 이어집니다.
2. 부드럽고 조용한 작동
갑작스럽게 톱니와 맞물리는 스퍼 기어와 달리 헬리컬 기어는 톱니면을 따라 점진적으로 맞물립니다. 이러한 점진적인 맞물림은 충격 하중을 제거하고 진동과 소음을 크게 줄여줍니다. 소음 수준은 일반적으로 10~15dB 낮습니다. 이는 식품 가공, 의약품 제조 및 소음과 진동에 민감한 기타 환경에서 중요한 동급 평기어 배열보다 뛰어납니다.
3. 높은 내하중 능력
헬리컬 기어 고유의 겹치는 톱니 접촉은 하중이 항상 여러 톱니에 걸쳐 공유된다는 것을 의미합니다. 이를 통해 헬리컬 기어모터는 다음을 처리할 수 있습니다. 수 Nm에서 최대 수만 Nm 범위의 토크 출력 , 재료 취급, 압출기 및 산업용 믹서와 같은 고강도 응용 분야에 적합합니다.
4. 컴팩트하고 모듈형 디자인
최신 헬리컬 기어모터는 설치 공간이 작도록 설계되었습니다. 모듈식 구조를 통해 엔지니어는 맞춤형 드라이브트레인을 설계하지 않고도 다양한 모터 정격과 기어비를 결합하여 특정 응용 분야 요구 사항을 충족할 수 있습니다. 이 다재다능함 설치 시간을 줄이고 유지 관리 계획을 단순화합니다. .
5. 긴 서비스 수명과 낮은 유지 관리
헬리컬 기어 세트의 감소된 충격 부하와 균일한 힘 분배로 인해 기어 톱니와 베어링의 마모가 줄어듭니다. 적절한 윤활을 통해 헬리컬 기어모터는 일반적으로 다음을 달성합니다. 20,000 작동 시간을 초과하는 서비스 수명 정격 조건에서 계획되지 않은 가동 중지 시간과 유지 관리 비용을 최소화합니다.
나선형 대 다른 기어모터 유형: 직접적인 비교
헬리컬 기어모터가 다른 일반적인 유형과 어떻게 비교되는지 이해하면 해당 기어모터가 산업 응용 분야에서 그렇게 널리 지정되는 이유를 명확히 하는 데 도움이 됩니다.
| 특징 | 헬리컬 기어모터 | 스퍼 기어모터 | 웜기어모터 |
|---|---|---|---|
| 단계별 효율성 | 95~98% | 92~96% | 50~90% |
| 소음 수준 | 낮음 | 중간~높음 | 낮음–Medium |
| 부하 용량 | 높음 | 중간 | 중간 |
| 토크 범위 | 와이드 | 보통 | 보통 |
| 일반적인 응용 분야 | 컨베이어, 믹서, 압축기 | 경기계, 프린터 | 리프트, 게이트, 느린 컨베이어 |
| 유지보수 간격 | 롱 | 중간 | 더 짧음(열/마모) |
데이터는 헬리컬 기어모터가 대부분의 산업 사용 사례에서 효율성, 소음 제어 및 부하 용량 사이에서 최상의 균형을 유지한다는 것을 분명히 보여줍니다.

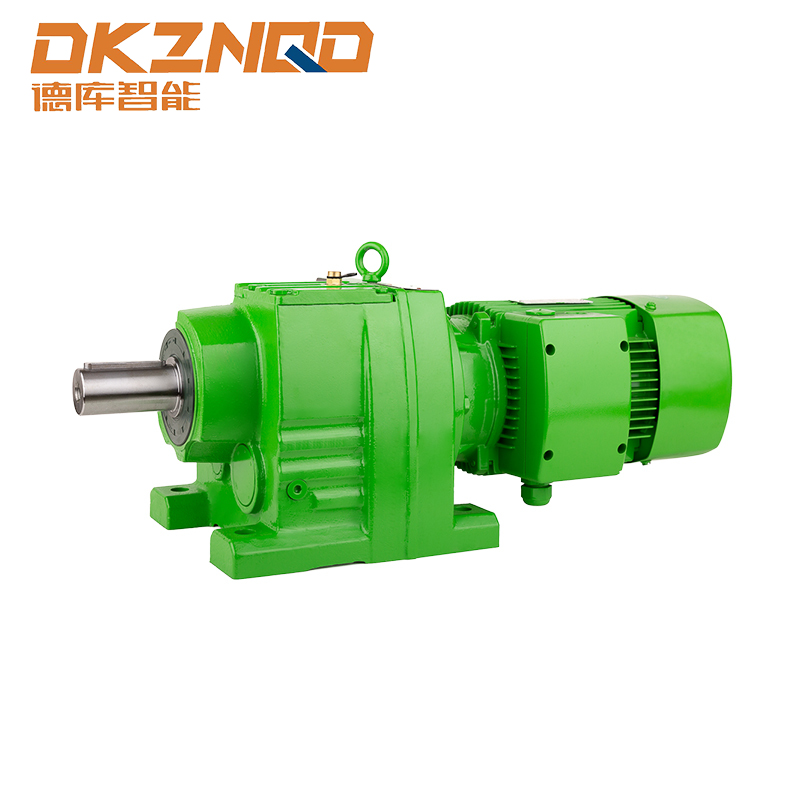

R 시리즈 헬리컬 기어드 모터: 대표적인 예
는 R 시리즈 헬리컬 기어드 모터 위에서 설명한 장점을 예시하는 널리 채택된 인라인 헬리컬 기어모터 구성입니다. 동축 샤프트 배열을 통해 복잡한 커플링 어댑터 없이도 기존 기계 레이아웃에 쉽게 통합할 수 있습니다.
R 시리즈 설계의 주요 특징은 다음과 같습니다.
- 기어비는 일반적으로 1.3:1에서 289:1 이상입니다. , 광범위한 속도 감소 유연성 제공
- 소음 감소 및 기어 수명 연장을 위한 고정밀 기어 연삭
- 풋 마운트, 플랜지 마운트, 샤프트 마운트 변형을 포함한 모듈식 마운팅 옵션
- 쉬운 모터 페어링 또는 교체를 위해 표준 IEC 및 NEMA 모터 프레임과 호환됩니다.
- 먼지가 많거나 세척되는 환경에 적합한 밀폐형 하우징
유연성과 강력한 성능이 결합된 R 시리즈는 물류, 식품 및 음료, 포장, 자재 취급과 같은 산업 분야에서 적합한 솔루션입니다.
일반적인 애플리케이션 시나리오
헬리컬 기어모터는 적응성과 성능 일관성으로 인해 광범위한 산업 응용 분야에서 사용됩니다.
- 벨트 및 체인 컨베이어 — 부드러운 토크 전달은 벨트 미끄러짐을 방지하고 컨베이어 부품의 마모를 줄입니다.
- 교반기 및 믹서 — 저속의 높은 토크는 과열 없이 점성 재료를 처리합니다.
- 압축기 및 팬 — 고효율로 연속 듀티 사이클에서 에너지 소비를 줄입니다.
- 포장 기계 — 조용한 작동과 정밀한 속도 제어가 위생 및 정확성 요구 사항을 충족합니다.
- 펌프 드라이브 — 안정적인 샤프트 출력은 다양한 흐름 요구 사항을 수용합니다.
- 크레인 및 호이스트 시스템 — 부드러운 가속 및 감속으로 높은 부하 용량
헬리컬 기어모터 선택 시 고려해야 할 요소
올바른 헬리컬 기어모터를 선택하려면 안정적이고 장기적인 성능을 보장하기 위해 몇 가지 주요 매개변수를 평가해야 합니다.
- 필요한 출력 토크 및 속도 — 필요한 기어비와 모터 출력을 정의합니다.
- 듀티 사이클 — 연속 사용에는 간헐적 작동과 다른 열 정격이 필요합니다.
- 서비스 요소 — 충격 부하가 있거나 자주 시작되는 애플리케이션에는 더 높은 서비스 팩터 등급이 필요합니다.
- 장착 구성 — 샤프트 방향, 풋 또는 플랜지 장착 및 사용 가능한 설치 공간
- 환경 조건 — 먼지 및 습기 보호, 온도 범위 및 화학 물질 노출에 대한 IP 등급
- 윤활 유형 — 합성 윤활유는 교환 간격을 연장하고 더 넓은 온도 범위를 지원합니다.
사양 단계에서 이러한 매개변수를 올바르게 얻으면 조기 실패를 방지하고 나중에 비용이 많이 드는 개조를 피할 수 있습니다.
FAQ
Q1: 스퍼 기어에 비해 헬리컬 기어의 주요 장점은 무엇입니까?
헬리컬 기어는 한꺼번에 맞물리는 것이 아니라 점진적으로 맞물려 소음, 진동 및 충격 하중을 줄입니다. 그 결과 동일한 기어박스 크기에 대해 더 부드러운 작동과 더 높은 부하 용량이 가능해졌습니다.
Q2: 헬리컬 기어모터는 얼마나 효율적인가요?
단일 스테이지 헬리컬 기어모터는 일반적으로 다음을 달성합니다. 95~98% 전송 효율 . 다단계 장치는 웜 기어 대안보다 약간 낮지만 여전히 훨씬 더 효율적입니다.
Q3: "R 시리즈" 명칭은 무엇을 의미합니까?
는 R Series refers to an inline (coaxial) helical gearmotor configuration where the input and output shafts are on the same axis. It is a widely standardized design suitable for a broad range of industrial applications.
Q4: 헬리컬 기어모터를 식품 가공 환경에서 사용할 수 있습니까?
예. 적절한 IP 등급과 식품 등급 윤활유를 갖춘 모델은 위생과 세척 저항이 필수적인 식품 가공, 음료 및 제약 환경을 위해 특별히 설계되었습니다.
Q5: 헬리컬 기어모터는 얼마나 자주 유지보수가 필요합니까?
정상적인 조건에서 주요 유지보수 작업은 윤활유 검사 및 교체입니다. 일반적으로 매 회마다 10,000~20,000 작동 시간 윤활유 종류와 작동 온도에 따라 다릅니다. 합성 윤활제는 더 긴 간격을 허용합니다.
Q6: R 시리즈 헬리컬 기어 모터에는 어떤 기어비가 제공됩니까?
R 시리즈 장치는 일반적으로 대략 다음과 같은 기어비를 제공합니다. 1.3:1 ~ 289:1 이상 , 기어단 수와 선택한 특정 모델에 따라 달라집니다.
Q7: 헬리컬 기어모터는 가변 속도 구동(VFD) 애플리케이션에 적합합니까?
예. 헬리컬 기어모터는 가변 주파수 드라이브와 완벽하게 호환됩니다. 헬리컬 기어모터와 VFD를 함께 사용하면 정밀한 속도 제어가 가능하고 다양한 부하 조건에서 에너지 효율성을 더욱 향상시킬 수 있습니다.
2025년 6월 5일
