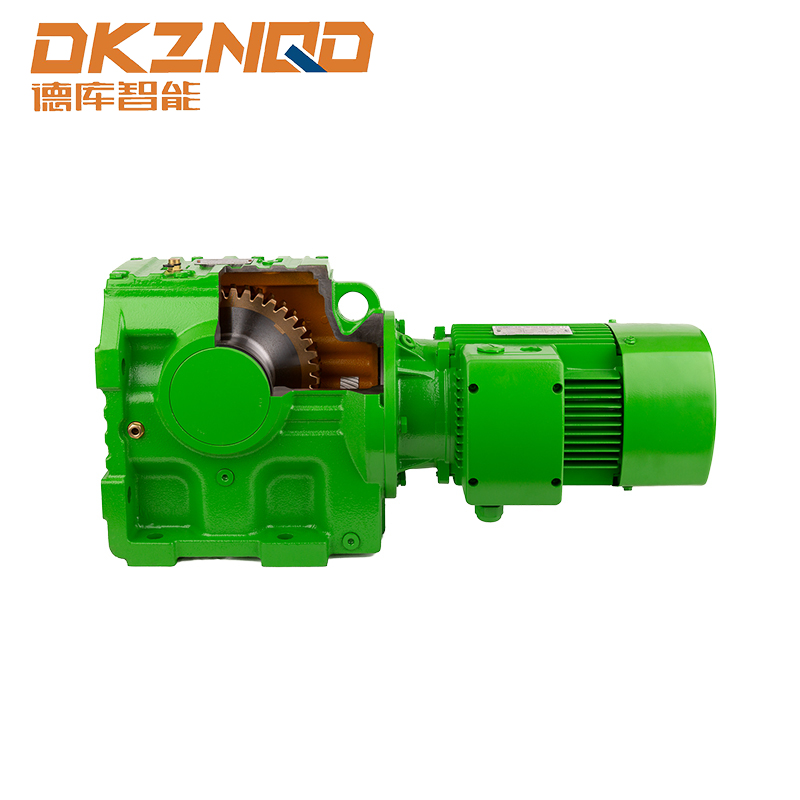

S 시리즈 헬리컬 웜기어 감속기 모터의 조립 및 성능을 최적화하는 방법은 무엇입니까?

1. S 시리즈 헬리컬 기어 웜 기어 모터의 웜 기어 쌍의 맞물림 간격을 조정하는 방법은 무엇입니까? ​

(1) 맞물림 틈새가 변속기 정확도 및 수명에 미치는 영향 분석 ​
S 시리즈 헬리컬 기어 웜 기어 모터에서 웜 기어 쌍의 맞물림 간격은 장비의 전송 정확도와 서비스 수명에 중요한 영향을 미치는 핵심 매개변수입니다. ​
전송 정확도의 관점에서 과도한 맞물림 간격은 심각한 문제를 일으킬 수 있습니다. CNC 공작 기계의 피드 샤프트 드라이브와 같은 정밀 전송 시스템에서 과도한 클리어런스로 인해 모터 출력 샤프트 작동 중에 웜 기어가 웜 기어 이동을 적시에 정확하게 따라갈 수 없어 명백한 지연이 발생합니다. 이로 인해 작업대 위치 지정에 편차가 발생하고 설계에서 요구하는 고정밀 위치를 달성할 수 없어 가공 정확도에 큰 영향을 미칩니다. 예를 들어, 정밀 금형을 가공할 때 위치 편차로 인해 금형의 주요 치수에 오류가 발생하여 금형이 폐기될 수 있습니다. ​
서비스 수명에 있어서 불합리한 맞물림 간격도 매우 해롭습니다. 간격이 너무 크면 맞물림 과정에서 웜기어 치면 사이의 충격력이 크게 증가합니다. 맞물림이 발생할 때마다 치아 표면의 충돌은 작은 망치가 치아 표면을 치는 것과 같습니다. 이것이 장기간 지속되면 치아 표면에 피로 마모가 발생하여 패임, 박리 등의 손상이 발생합니다. 마모가 증가하면 치형이 점차 파괴되고 맞물림 간격이 더욱 증가하며 악순환이 형성되어 결국 웜 기어의 조기 고장으로 이어져 장비의 수명이 크게 단축됩니다. ​

(2) 조정 방법 소개 (심 조정, 축 미세 조정 등) ​
심 조정은 비교적 일반적인 방법입니다. 웜 기어의 설치 구조에서는 일반적으로 웜의 베어링 시트와 하우징 사이에 심 그룹이 설정됩니다. 맞물림 틈새를 조정해야 하는 경우 심의 수나 두께를 늘리거나 줄여 웜의 축 위치를 변경합니다. 간격이 너무 큰 경우 심의 두께를 늘려 웜을 웜 휠에서 멀리 이동시켜 간격을 줄입니다. 반대로 간격이 너무 작으면 심의 두께를 줄여 웜을 웜 휠에 더 가깝게 이동하십시오. 이 방법은 비교적 조작이 간단하고 비용도 저렴하지만 조정 정확도가 제한되고 조정 후 다시 변경하기가 쉽지 않습니다. ​
축 미세 조정은 특별히 설계된 메커니즘을 사용하여 웜의 축 미세 이동을 달성합니다. 예를 들어 웜의 한쪽 끝에 나사산 조절 장치를 설치하고 조절 너트를 회전시켜 웜을 밀어 축 방향으로 이동시키는 방식입니다. 이 방법은 상대적으로 정확한 간격 조정을 달성할 수 있으며 전송 정확도 요구 사항이 높은 경우에 적합합니다. 축 미세 조정을 달성하기 위한 유압 또는 공압 장치도 있으며, 압력을 제어하여 웜의 움직임을 정확하게 제어하여 조정 정확도를 더욱 향상시킬 수 있습니다. ​
(3) 기업의 산업 표준 또는 내부 통제 지표 제공​
산업 표준 측면에서 일반 산업 응용 분야를 위한 S 시리즈 헬리컬 기어 웜 감속기 모터의 경우 웜 쌍의 맞물림 간격은 일반적으로 0.05~0.2mm 사이에서 제어되어야 합니다. 이 범위는 특정 전송 정확도를 보장할 뿐만 아니라 너무 작은 간격으로 인해 발생하는 발열 및 소착과 같은 문제도 방지할 수 있습니다. 예를 들어, 기계 제조 산업의 일반 장비에서 S 시리즈 감속 모터를 사용하는 경우 대부분의 회사는 조립 및 검사에 대해 이 산업 표준을 따릅니다. ​
제품 품질과 성능에 대한 요구 사항이 더 높은 일부 회사는 보다 엄격한 내부 통제 지표를 공식화합니다. 예를 들어, 고급 자동화 장비 제조 회사에서는 내부 제어 표시기가 0.03~0.1mm 사이의 맞물림 간격을 제어할 수 있습니다. 이 지표를 달성하기 위해 회사는 생산 공정에서 고정밀 연삭과 같은 보다 정밀한 가공 기술을 사용하여 웜 기어의 치형 정확도를 보장할 것입니다. 조립 공정에서는 레이저 측정 장비와 같은 고급 측정 장비 및 조립 기술을 사용하여 간격을 정확하게 측정하여 고부하 및 고정밀 작동 환경에서 제품의 신뢰성과 안정성을 보장합니다.

2. S 시리즈 헬리컬 기어 웜 감속기 모터의 소음을 제어하기 위해 어떤 조치가 취해졌습니까?

(1) 주요 소음원(기어 맞물림, 베어링 진동 등)에 대해 논의합니다.

S 시리즈 헬리컬 기어 웜 감속기 모터 작동 중에 소음원은 상대적으로 복잡하며 그 중 기어 맞물림과 베어링 진동이 두 가지 주요 소음원입니다.

기어 맞물림 소음은 헬리컬 기어와 웜기어가 맞물릴 때 치면 사이의 마찰, 충돌, 맞물림 충격으로 인해 발생합니다. 기어가 고속으로 맞물리면 톱니 표면의 미세한 거칠기가 접촉 순간에 충격력을 발생시킵니다. 이 충격력은 기어의 진동을 유발하고 공기를 통해 확산되어 소음을 발생시킵니다. 동시에 기어 계수, 압력 각도 및 기타 매개변수의 불합리한 설계 또는 낮은 가공 정확도로 인해 치형 오류가 크고 맞물림 공정 중에 즉각적인 맞물림 및 맞물림 충격이 발생하여 소음 발생이 더욱 악화됩니다.
베어링 진동 역시 무시할 수 없는 소음원입니다. 모터가 작동 중일 때 베어링은 반경방향 및 축방향 하중을 견딜 뿐만 아니라 고속 회전도 유지해야 합니다. 궤도의 진원도 오류, 전동체의 직경 편차 등 베어링의 제조 정확도가 높지 않으면 베어링 작동 중에 원심력의 불균형이 발생하여 진동과 소음이 발생합니다. 또한 베어링 윤활이 불량하면 롤링 요소와 궤도 사이의 마찰이 증가하여 추가 소음이 발생합니다. 베어링을 장기간 사용하면 마모, 피로 벗겨짐 및 기타 손상으로 인해 손상되고 진동과 소음이 더욱 뚜렷해집니다.
(2) 소음 감소 공정(예: 치형 트리밍, 고정밀 가공, 진동 감소 설계 등)을 나열하십시오.
치아 프로파일 트리밍은 효과적인 소음 감소 과정입니다. 기어의 상단과 루트를 적절하게 연삭하면 치형의 모양이 변경되어 맞물림 과정에서 기어가 더 부드럽게 전환되고 맞물림 안팎의 영향을 줄일 수 있습니다. 구체적으로, 톱니 상단에서 특정 두께를 제거하여 치합에 들어갈 때 톱니 상단이 다른 기어의 톱니 표면에 점차적으로 접촉하여 갑작스러운 충격을 피할 수 있도록 하는 것입니다. 치아의 뿌리도 연삭되어 분리 시 치아의 뿌리가 더욱 안정적일 수 있습니다. 이 프로세스를 통해 기어 맞물림 소음을 크게 줄일 수 있습니다.
기어와 베어링의 품질을 보장하고 소음을 줄이기 위해서는 고정밀 가공이 핵심입니다. 기어 가공 측면에서 첨단 CNC 가공 장비와 정밀 연삭 기술을 사용하여 피치 편차, 치형 오차, 치방향 오차 등과 같은 기어의 다양한 정밀 표시기를 엄격하게 제어함으로써 기어 치면이 더 매끄럽고 맞물림이 더 정확해 가공 오류로 인한 소음을 효과적으로 줄입니다. 베어링의 경우, 제조 정밀도를 향상시키고 궤도와 전동체의 치수 정밀도와 형상 정밀도를 보장함으로써 작동 중 베어링의 진동과 소음을 줄입니다.
진동 감소 설계는 소음 감소를 위한 중요한 수단이기도 합니다. 모터의 구조 설계에는 합리적인 진동 감소 조치가 채택되었습니다. 예를 들어, 모터 하우징과 내부 주요 부품 사이에 탄성 진동 감쇠 패드를 설치하고 진동 전달 경로의 강체 연결을 탄성 연결로 변경하여 진동 에너지를 효과적으로 흡수 및 감쇠시키고 진동이 외부로 전달되는 것을 줄입니다. 박스 디자인에서는 보강리브의 수와 배치를 늘려 박스의 강성을 높이고, 진동으로 인한 박스 공진을 줄여 소음방사를 줄인다.
(3) 최적화 전, 후의 소음 테스트 데이터 비교
실제 사례에서는 소음 감소에 최적화되지 않은 S 시리즈 헬리컬 기어 웜 감속기 모터에 대해 소음 테스트를 수행했습니다. 정격속도 및 부하조건에서 전문적인 소음시험기를 이용하여 모터로부터 1미터 거리에서 측정하였으며, 측정된 소음값은 85dB(A)였습니다. 이 소음 수준은 정밀 전자 장비 생산 작업장 및 의료 장비 제조 작업장과 같이 작업 환경 소음에 대한 높은 요구 사항이 있는 일부 장소에서는 허용되지 않습니다.
일련의 소음 감소 조치가 최적화된 후 소음 테스트가 다시 수행되었습니다. 기어는 치형 트리밍 기술로 가공되었으며 기어와 베어링은 고정밀도로 가공되었습니다. 동시에 모터 구조에는 진동 감소 설계가 추가되었습니다. 동일한 테스트 조건에서 측정된 소음값은 70dB(A)로 감소했습니다. 이에 비해 최적화된 모터의 소음은 15dB(A) 감소하여 크게 감소한 것을 확실히 알 수 있습니다. 이 결과는 다중 소음 감소 프로세스를 포괄적으로 사용하면 S 시리즈 헬리컬 기어 웜 감속기 모터의 음향 성능을 효과적으로 향상시키고 다양한 응용 시나리오의 저소음 요구 사항을 충족할 수 있음을 보여줍니다.

3. S 시리즈 헬리컬 기어 웜 감속기 모터의 전송 효율을 향상시키는 방법은 무엇입니까?

(1) 효율성에 영향을 미치는 주요 요인 분석(마찰 손실, 윤활 방식 등)

S 시리즈 헬리컬 기어 웜 감속기 모터에서 전송 효율의 향상은 마찰 손실과 윤활 방법이 중요한 위치를 차지하는 많은 주요 요소에 의해 영향을 받습니다.

마찰 손실은 전달 효율을 감소시키는 주요 원인 중 하나입니다. 헬리컬 기어와 웜 기어의 맞물림 과정에서 치면 사이에 상대적인 미끄러짐이 발생하여 필연적으로 마찰이 발생합니다. 모터가 작동 중일 때 이 마찰은 많은 양의 입력 에너지를 소비하고 이를 열 에너지로 변환하여 방산함으로써 유효 출력 전력을 감소시킵니다. 예를 들어, 치아 표면의 거칠기가 높기 때문에 미세한 불균일로 인해 치아 표면 사이의 마찰이 증가하여 마찰 과정에서 더 많은 에너지 손실이 발생합니다. 동시에 웜 기어의 나선 각도 및 모듈과 같은 매개 변수를 불합리하게 설계하면 톱니 표면 사이의 미끄럼 마찰이 증가하여 전달 효율이 더욱 감소합니다.
윤활 방법이 변속기 효율에 미치는 영향 또한 매우 중요합니다. 좋은 윤활은 치면 사이에 유막을 형성하고 직접 접촉하는 금속 표면을 분리하며 마찰 계수를 줄이고 마찰 손실을 줄일 수 있습니다. 윤활이 부족하면 치면 사이의 금속 직접 접촉 면적이 증가하고 마찰이 증가하여 전달 효율이 감소할 뿐만 아니라 치면 마모가 가속화됩니다. 비말 윤활, 강제 윤활 등 윤활 방법에 따라 윤활 효과도 달라집니다. 비산 윤활은 기어의 회전을 통해 윤활유가 치면에 튀는 것입니다. 이 방법은 저속 및 경부하 상황에 적합하지만, 고속 및 고하중에서는 충분한 윤활을 보장하지 못할 수 있습니다. 강제 윤활은 오일 펌프를 통해 일정 압력으로 치면의 맞물림 지점에 윤활유를 분사하는 것으로 보다 안정적인 윤활을 제공할 수 있지만 시스템이 상대적으로 복잡하고 비용이 높습니다.
(2) 개선 방안 제시(저마찰 소재 선정, 윤활 시스템 최적화 등)
저마찰 소재의 선택은 변속기 효율을 향상시키는 효과적인 방법 중 하나입니다. 기어 및 웜 기어 제조에는 고성능 엔지니어링 플라스틱 및 금속 복합재와 같은 새로운 저마찰 계수 재료를 사용할 수 있습니다. 이 소재는 금속의 강도와 내마모성과 엔지니어링 플라스틱의 낮은 마찰 특성을 모두 갖추고 있어 치면 사이의 마찰 손실을 크게 줄일 수 있습니다. 웜 기어 제조 시 구리 합금과 폴리테트라플루오로에틸렌 복합 재료를 사용하면 기존 청동 웜 기어에 비해 마찰을 효과적으로 줄이고 전달 효율을 향상시킬 수 있습니다.
윤활 시스템을 최적화하는 것도 중요합니다. 고속, 고부하 S 시리즈 감속 모터의 경우 강제 윤활과 순환 냉각을 조합하여 사용할 수 있습니다. 윤활유는 오일 펌프를 통해 적절한 압력과 유량으로 기어와 웜기어의 맞물림 부분에 전달되어 높은 하중에서도 좋은 유막을 형성할 수 있습니다. 동시에 윤활유를 냉각시켜 유막이 얇아지는 것을 방지하고 과도한 유온으로 인해 윤활 성능이 저하되는 것을 방지하기 위해 냉각 장치가 설치되어 있습니다. 윤활 시스템에 내마모 첨가제, 마찰 감소 첨가제 등의 고성능 첨가제를 첨가하여 윤활유의 성능을 더욱 향상시키고 마찰 계수를 감소시키며 전달 효율을 향상시킵니다.
