소개

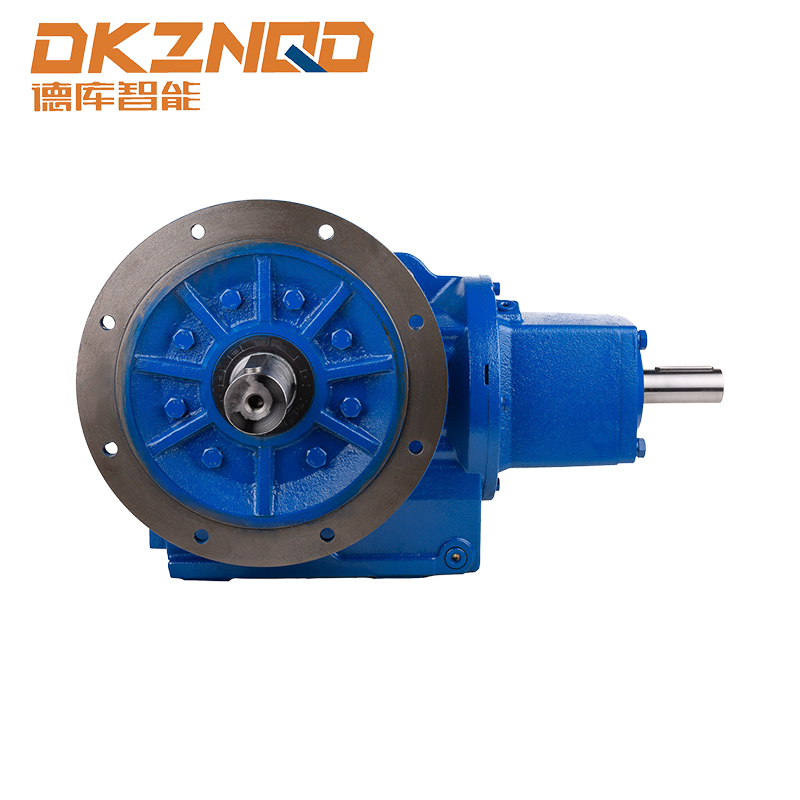

현대 산업 자동화 및 모션 제어 시스템은 기계적 동력 전달 구성 요소에 대한 요구 사항이 점점 더 엄격해지고 있습니다. 이 중, K 시리즈 헬리컬 베벨 기어 모터 자재 취급, 로봇 공학, 포장 및 자동 가이드 차량(AGV)과 같은 산업 전반에 걸쳐 작은 설치 공간, 토크 밀도 및 정밀도가 요구되는 곳에 널리 사용됩니다. 재료 선택은 내구성, 소음, 효율성, 열 거동, 제조 가능성 및 총 수명주기 비용에 직접적인 영향을 미치는 핵심 설계 요소입니다.
산업 배경 및 애플리케이션 중요성
기어 모터의 산업 상황
헬리컬 베벨 기어 모터는 헬리컬 기어링의 이점(효율적인 토크 전달 및 보다 부드러운 맞물림)과 샤프트 방향 변경을 가능하게 하는 베벨 기어 아키텍처를 결합합니다. 진동을 줄이면서 직각 동력 전달을 지원하기 때문에 이 기어 모터는 다음 분야에 필수적입니다.
- 자동화된 자재 취급 시스템
- 로봇 엔드 이펙터 및 조인트 액추에이터
- 컨베이어 및 분류 시스템
- 포장 기계
- 자동차 조립 라인
- AGV 및 자율 이동 로봇
이러한 애플리케이션 전반에 걸쳐 성능 요구 사항은 다음 사항에 중점을 둡니다. 부하 용량, 토크 일관성, 수명주기 신뢰성, 소음 감소, 에너지 효율성 및 유지 관리 예측 가능성 .
소재 혁신이 중요한 이유
기존 기어 모터 설계는 기어, 샤프트, 하우징 및 윤활 시스템에 사용되는 재료의 성능 한계로 인해 제약을 받습니다. 시스템이 더 높은 토크, 더 긴밀한 통합, 더 긴 서비스 간격을 요구하도록 발전함에 따라 재료는 다음을 충족해야 합니다. 상충되는 요구 :
- 취성파괴 없는 고강도
- 다양한 윤활 체제에서 내마모성
- 장기간 작동 시 열 안정성
- 저소음 및 진동 전달
- 제조 가능성 및 비용 효율성
야금, 복합재 및 표면 엔지니어링의 발전은 이러한 제약을 완화하는 동시에 시스템 신뢰성과 성능을 향상시킬 수 있는 경로를 제공합니다.
업계의 핵심 기술 과제
물질적 진보를 탐구하기 전에, 핵심 기술 과제 헬리컬 베벨 기어 모터 설계 및 배포.
1. 토크 부하 및 피로 저항
기어 톱니는 반복되는 주기 하중을 견뎌야 합니다. 피로 고장(미세 균열 발생 및 전파)은 시간이 지남에 따라 높은 토크를 받는 기어의 주요 고장 모드입니다.
- 높은 안전율 드라이브 질량 증가, 소형화 감소
- 인성과 경도의 균형을 맞추는 것이 중요합니다.
- 기존의 경화강에서는 여전히 구멍이나 미세 균열이 발생할 수 있습니다.
2. 효율성과 에너지 손실
헬리컬 베벨 기어링은 웜 드라이브보다 효율적이지만 기어 접점과 베어링의 마찰 손실은 여전히 전체 시스템 효율성에 영향을 미칩니다.
- 비효율적인 기어 표면은 전력 소비를 증가시킵니다.
- 열 발생으로 인해 윤활 성능이 변경됩니다.
- 손실은 배터리 구동 시스템의 범위 또는 런타임에 영향을 미칩니다.
3. 소음 및 진동
기어 맞물림 역학은 시스템 정밀도와 운전자 편의성에 영향을 미치는 소음과 진동을 생성합니다.
- 표면 거칠기와 미세 형상 오류로 인해 진동이 증가합니다.
- 유연한 소재는 감쇠를 감소시키지만 부하 용량을 저하시킬 수 있습니다.
4. 마모 및 윤활 상호 작용
마모 메커니즘(접착성, 연마성, 침식성)은 기어 표면과 베어링을 저하시킵니다.
- 고온에서 윤활제가 분해되어 마모가 가속화됩니다.
- 기존의 강철 대 강철 접점에는 빈번한 윤활이 필요합니다.
5. 열 관리
연속 또는 고강도 작업으로 인해 구성 요소 온도가 상승합니다.
- 열팽창으로 인해 기어 간극이 변경됩니다.
- 온도 상승으로 재료 품질 저하 가속화
이러한 과제는 상호의존적입니다. 한 측면을 해결하는 솔루션은 다른 측면에 부정적인 영향을 미칠 수 있습니다. 효과적인 재료를 선택하려면 시스템 수준 역학에 대한 전체적인 이해가 필요합니다.
핵심 소재 기술 경로
1. 고급 야금 합금
기어강용 합금 설계의 최근 개발로 다음과 같은 재료가 탄생했습니다. 강도, 인성, 내마모성 향상 과도한 무게나 열처리의 복잡성이 없습니다.
고강도, 고인성 합금강
현대 합금강은 크롬, 몰리브덴, 바나듐, 니켈과 같은 원소를 통제된 양으로 통합하여 다음을 수행합니다.
- 미세 미세구조 촉진
- 경화성 증가
- 피로강도 향상
이러한 미세 합금강은 다음과 같은 균형을 제공합니다. 내마모성을 위한 표면 경도와 충격 하중을 위한 코어 인성 , 변동하는 토크 하중을 받는 기어 치에 적합합니다.
케이스 침탄 재료
케이스 침탄 합금은 기어 톱니 표면의 제어된 탄소 확산을 통해 견고한 내마모성 케이스 유지하면서 연성 코어 .
이점은 다음과 같습니다.
- 표면 내구성 향상
- 구멍과 긁힘에 대한 저항성
- 혼합 윤활 시 수명 연장
2. 복합재료 및 섬유강화 폴리머
복합재, 특히 섬유 강화 폴리머는 무게 대비 강성 비율과 감쇠가 우선시되는 기어 모터 하위 시스템에 사용되고 있습니다.
하이브리드 복합 하우징
복합 하우징은 다음을 제공합니다.
- 모바일 애플리케이션을 위한 질량 감소
- 향상된 진동 감쇠
- 환경 부식에 대한 저항성
그러나 복합재는 금속에 비해 열전도율이 낮기 때문에 열 방출을 위한 신중한 열 설계가 필요합니다.
고분자 기어 부품
더 가벼운 부하 구간이나 소음 감소가 중요한 곳에서는 폴리머 기어가 낮은 마찰과 소음을 제공합니다.
- 낮은 마찰계수
- 일부 제제의 자가 윤활 작용
- 특정 사용 사례에서 무게 및 비용 절감
폴리머 기어 응용 분야에서는 지속적인 하중 하에서 하중 한계와 크리프 특성의 균형을 맞춰야 합니다.
3. 표면공학 및 코팅
다음과 같은 표면공학 기술 질화, 침탄 및 특수 코팅 , 부품의 벌크 특성을 변경하지 않고 접촉 내구성을 향상시킵니다.
질화 및 이온 주입
질화 처리를 통한 표면 경화로 표면 피로 강도와 내마모성이 향상됩니다.
- 미세 균열 발생에 대한 저항력 향상
- 왜곡 없이 표면 경도를 향상시킵니다.
이온 주입은 표면 화학을 수정하여 마찰을 줄일 수 있습니다.
고급 코팅
DLC(다이아몬드 유사 탄소) 및 고급 세라믹과 같은 얇고 가공된 코팅은 마찰을 줄이고 접착 마모를 방지합니다.
- 마찰이 적으면 효율성이 향상됩니다.
- 코팅은 희생층 역할을 하여 모재 수명을 연장합니다.
4. 베어링 재료 및 윤활 통합
베어링 성능은 기어 모터의 수명과 원활한 작동에 필수적입니다.
세라믹 베어링
세라믹 롤링 요소는 다음을 제공합니다.
- 더 높은 경도와 내마모성
- 강철 베어링보다 마찰이 적습니다.
- 윤활 고장에 대한 민감도 감소
호환 가능한 합성 윤활제와 함께 사용하면 세라믹 베어링이 신뢰성을 높이고 유지보수 간격을 줄여줍니다.
자가 윤활 소재
고체 윤활제(예: 흑연, PTFE)가 내장된 재료는 특정 하위 시스템 구성 요소의 외부 윤활 의존도를 줄일 수 있습니다.
시스템 수준 고려 사항: 재료 선택이 미치는 영향
재료 선택은 다음을 통해 평가되어야 합니다. 시스템 레벨 렌즈 . 다음 치수는 재료 혁신이 기어 모터 성능과 시스템 아키텍처를 통해 어떻게 전파되는지 보여줍니다.
1. 성능 및 적재 용량
더 높은 강도와 피로 저항성 소재는 토크 용량을 직접적으로 확장합니다.
| 소재 기술 | 주요 이점 | 시스템 영향 |
|---|---|---|
| 합금침탄강 | 표면 마모 저항 | 높은 토크 하에서 수명 연장 |
| 복합 주택 | 체중 감소 | 더 나은 동적 응답 |
| 세라믹 베어링 | 낮은 마찰 | 효율성 향상 |
위의 표에는 특정 소재 기술이 최적화된 기어 형상 및 윤활 전략과 통합될 때 하중 용량과 전반적인 성능이 어떻게 향상되는지 요약되어 있습니다.
2. 효율성 및 에너지 소비
낮은 마찰 표면과 고급 베어링 소재로 기계적 손실이 줄어듭니다.
- 표면 코팅 맞물림 마찰 감소
- 세라믹 베어링 롤링 효율성 향상
- 폴리머 기어 쌍 적절한 하중 영역에서 소음과 마찰을 줄입니다.
배터리 구동 로봇과 같이 에너지 소비가 중요한 시스템의 경우 재료 결정이 작동 범위에 영향을 미칠 수 있습니다.
3. 소음, 진동 및 가혹함(NVH)
소음 감소는 다음에서 발생합니다.
- 진동을 감쇠시키는 호환 소재
- 돌기 상호작용을 최소화하는 정밀 마감 표면
- 공명 증폭을 방지하는 적절한 재료 페어링
복합 하우징과 폴리머 구성 요소는 시스템 수준 설계가 사용을 지원할 때 더 조용한 기계적 특성에 기여합니다.
4. 신뢰성 및 유지 관리
재료 개선은 다음 사항에 기여합니다.
- MTBF(고장 간 평균 시간)가 길어졌습니다.
- 예측 가능한 마모 패턴
- 윤활유 교환 빈도 감소
높은 내마모성과 통합 윤활 특성을 갖춘 소재는 자동화된 제조 환경의 핵심 성능 지표인 예상치 못한 가동 중지 시간을 줄여줍니다.
5. 열 성능
재료의 열적 특성은 다음과 같은 영향을 미칩니다.
- 확장 동작
- 방열 특성
- 고온에서의 윤활 성능
재료 선택 시에는 치수 안정성과 일관된 윤활막 형성을 보장하기 위해 작동 주기 동안 전체 열 프로필을 고려해야 합니다.
일반적인 애플리케이션 시나리오 및 시스템 아키텍처
1. 고성능 컨베이어 시스템
처리량에 따라 부하가 달라지는 컨베이어 응용 분야에서는 마모와 피로에 저항하는 소재가 가동 시간을 연장합니다.
- 강화된 기어 표면은 반복 하중을 처리합니다.
- 코팅된 표면은 마찰 손실을 줄입니다.
- 충격 하중을 견디는 견고한 베어링
고급 소재를 사용하면 서비스 간격을 타협하지 않고도 라인 속도 요구에 맞춰 시스템을 확장할 수 있습니다.
2. 로봇공학 및 정밀 모션 시스템
로봇 관절과 정밀 액츄에이터에는 다음이 필요합니다. 부드러운 움직임, 낮은 백래시, 높은 반복성 .
- 복합 하우징은 낮은 질량으로 강성을 제공합니다.
- 공차가 높은 금속 기어 소재로 기하학적 정밀도 유지
- 낮은 마찰 표면은 정확한 토크 전달을 지원합니다.
재료를 선택하여 시간이 지남에 따라 백래시 증가를 최소화하면 시스템 교정 간격이 연장됩니다.
3. 자율 이동 로봇
AMR 및 AGV에는 고효율, 저소음, 컴팩트한 패키징을 갖춘 기어 모터가 필요합니다.
- 고효율 기어 표면으로 온보드 에너지 보존
- 경량 소재로 민첩성을 지원
- 내마모성 구성 요소로 인해 유지 관리 비용이 절감됩니다.
이러한 시스템에서는 재료 선택이 배터리 수명 및 환경 조건에 맞춰 조정됩니다.
4. 포장 및 분류 기계
이러한 시스템은 다양한 부하에서 높은 처리량과 신뢰성 .
- 표면 경화 기어로 가동 중지 시간 감소
- 오염에 강한 베어링이 작동 정확도를 유지합니다.
- 간헐적인 작동을 허용하는 재료 선택이 선호됩니다.
이 영역의 재료 전략은 견고성과 비용 효율성의 균형을 유지합니다.
시스템 성능, 신뢰성 및 운영 효율성에 미치는 영향
성능 지표 향상
- 토크 밀도 개선: 더 강한 소재와 최적화된 열처리로 동일한 볼륨에 대해 사용 가능한 토크가 증가합니다.
- 효율성 향상: 마찰 감소 표면과 고급 베어링으로 에너지 손실 감소
- NVH 감소: 재료 규정 준수 및 정밀한 표면으로 소음 및 진동 특성 감소
신뢰성 및 수명주기 이점
- 마모 수명 연장: 표면 가공 소재는 피로와 구멍에 강합니다.
- 유지보수 감소: 자체 윤활 특성과 긴 수명의 코팅으로 개입 빈도 감소
- 환경 탄력성: 내부식성 소재는 열악한 조건에서도 안정적으로 작동합니다.
운영 효율성
- 다운타임 감소로 처리량 증가
- 예측 가능한 유지 관리는 적시 서비스 계획을 지원합니다.
- 에너지 절약으로 총 소유 비용 절감
시스템 엔지니어링의 관점에서 볼 때, 이러한 이점은 한 차원의 개선이 다른 차원의 성능을 강화하기 때문에 고립된 것이 아니라 누적됩니다.
산업 발전 동향 및 향후 방향
1. 통합 센싱 소재
감지 요소(예: 내장형 스트레인 게이지)를 통합한 재료를 사용하면 외부 센서를 추가하지 않고도 실시간 상태 모니터링이 가능합니다. 이러한 추세는 예측 유지 관리 및 적응형 제어를 지원합니다.
2. 적층 가공 호환 합금
금속에 대한 적층 가공이 성숙해짐에 따라 레이어별 제작에 최적화된 기어 및 하우징 재료는 복잡한 토폴로지와 국부적인 재료 특성 제어를 가능하게 합니다.
3. 나노 공학 표면 처리
나노구조 코팅은 최소한의 두께로 추가적인 마찰 감소와 내마모성을 보장하며 기하학적 왜곡을 최소화하고 정밀도를 유지합니다.
4. 스마트 복합 하이브리드
강성 또는 감쇠를 동적으로 조정하는 섬유와 스마트 소재를 결합하면 작동 조건에 맞게 기어 모터 반응을 조정할 수 있습니다.
5. 지속 가능하고 재활용 가능한 재료
환경 규제와 기업의 지속 가능성 목표는 재활용 가능하고, 내재 에너지가 낮으며, 서비스 수명을 연장하는 재료의 채택을 촉진할 것입니다.
이러한 추세는 차세대 산업용 기어 모터를 형성할 것입니다. 보다 탄력적이고 효율적이며 애플리케이션에 맞춰진 시스템 .
요약: 시스템 수준 가치 및 엔지니어링 중요성
고성능 합금 및 가공 코팅부터 복합재 및 고급 베어링에 이르기까지 재료 과학의 발전은 헬리컬 베벨 기어 모터 시스템의 기능을 실질적으로 재편하고 있습니다. 를 통해 평가할 때 시스템 엔지니어링 렌즈 , 이러한 물질적 개선은 다음에 기여합니다.
- 더 높은 토크 용량과 기계적 견고성
- 에너지 손실 감소 및 효율성 향상
- 정밀 시스템의 소음 및 진동 감소
- 신뢰성 향상 및 수명주기 비용 절감
- 더 나은 열 관리 및 환경 탄력성
실현된 가치는 개별 구성 요소에만 국한되지 않고 전체 구성 요소에 걸쳐 확장됩니다. 기계, 전기 및 운영 아키텍처 산업 시스템의. 적절한 재료를 선택하고 적용하려면 구조적 요구 사항, 환경 조건, 시스템 역학 및 서비스 목표의 균형을 맞추는 다양한 분야의 관점이 필요합니다.
기술 의사 결정권자의 경우 재료와 시스템 성능 간의 상호 작용을 이해하는 것은 안정적이고 효율적이며 미래 지향적인 모션 솔루션을 설계하는 데 필수적입니다.
자주 묻는 질문(FAQ)
Q1: 소재 혁신이 기어 모터 유지보수 간격에 어떤 영향을 미치나요?
A: 표면 경화, 내마모성 코팅, 고급 베어링 등의 소재 개선으로 표면 품질 저하와 마찰이 줄어듭니다. 이러한 변화는 마모 진행을 늦추고 예정된 유지 관리 사이의 시간을 연장하고 수명 주기 비용을 낮춥니다.
Q2: 폴리머 기어를 고하중 응용 분야에 사용할 수 있습니까?
A: 폴리머 기어는 소음 감소와 낮은 마찰이 우선시되는 중하중 부하 영역에 적합합니다. 고하중 산업용 응용 분야의 경우 고급 합금과 표면 처리가 적용된 금속 기어가 선호됩니다.
Q3: 고급 베어링은 시스템 효율성에 어떤 역할을 합니까?
A: 마찰 계수가 낮은 베어링(예: 세라믹 롤링 요소)은 회전 손실을 줄여 전체 효율성을 향상시키고 열 발생을 줄이며 모션 응답을 부드럽게 합니다.
Q4: 신소재 기술이 기존 기어 모터 하우징 및 디자인과 호환됩니까?
A: 적절한 설계 수정을 통해 많은 재료 혁신을 기존 아키텍처에 통합할 수 있습니다. 특히 열팽창 및 윤활 상호 작용과 관련하여 호환성을 보장하려면 시스템 수준 평가가 필요합니다.
Q5: 재료는 기어 모터의 소음 감소에 어떻게 기여합니까?
A: 감쇠 특성이 있는 재료(예: 복합재), 정밀한 표면 마감 및 돌기 상호 작용을 줄이는 코팅은 모두 기어 시스템의 소음과 진동을 줄이는 데 도움이 됩니다.
참고자료
- 모션 시스템의 기어 재료 피로 및 표면 엔지니어링에 관한 저널 – 합금 성능 및 표면 처리 영향에 대한 종합적인 산업 연구.
- 산업용 드라이브의 효율성에 관한 국제 자동화 협회(ISA) 간행물 – 기계적 변속기에 영향을 미치는 에너지 손실 및 재료 요인 분석.
- 산업 자동화 컨퍼런스 진행 – 로봇 공학 및 AGV 응용 분야용 기어 모터의 재료 혁신에 대한 사례 연구.
